TP Représentation du réel - Création de pièce dans le contexte - Agrafeuse REXEL
Partie 3 : Assemblage de la pièce "Bloqueur roue intermédiaire" :

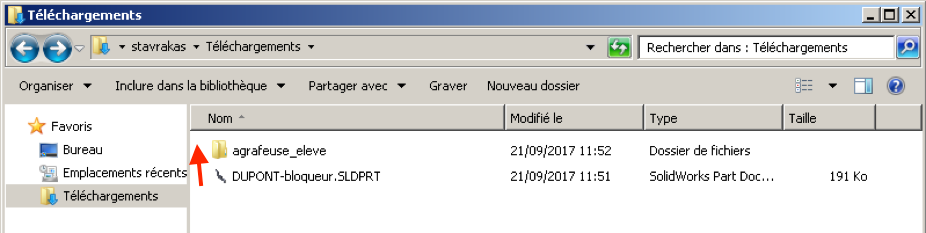

Télécharger le fichier, DECOMPRESSER LE DOSSIER dans "Téléchargement", puis double cliquer sur le fichier d'assemblage "Agrafeuse_SE.SLDASM".

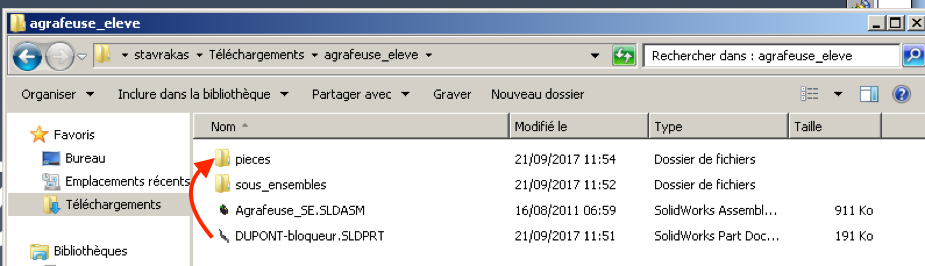

1. Dans l'explorateur de fichiers de Windows, déplacer le fichier de pièce "VOTRE_NOM-bloqueur.SLDPRT" vers le dossier "agrafeuse_ELEVE/pieces" :

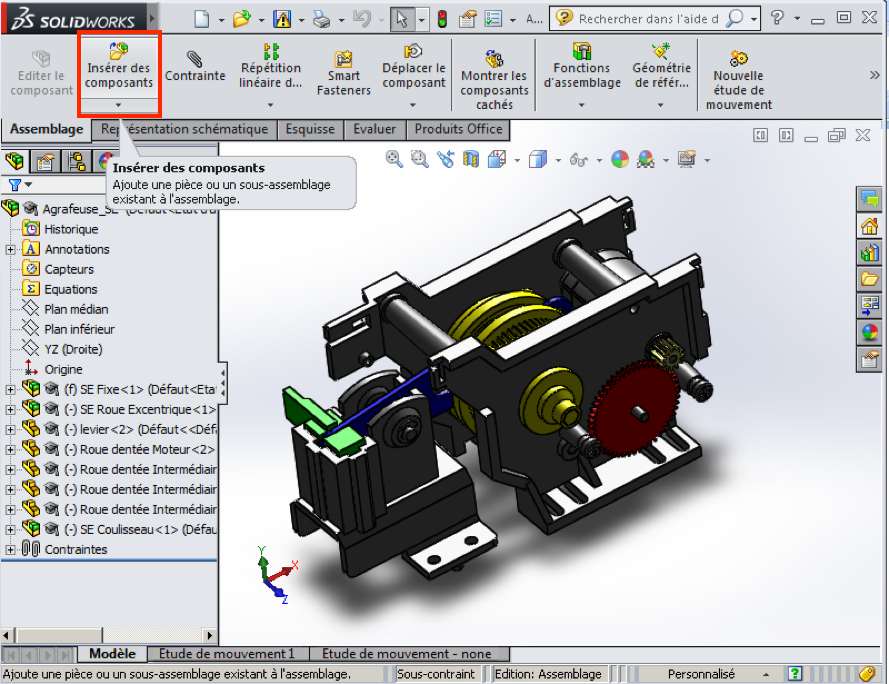

2. Revenir sous Solidworks, et cliquer sur l'icône "Insérer des composants" :

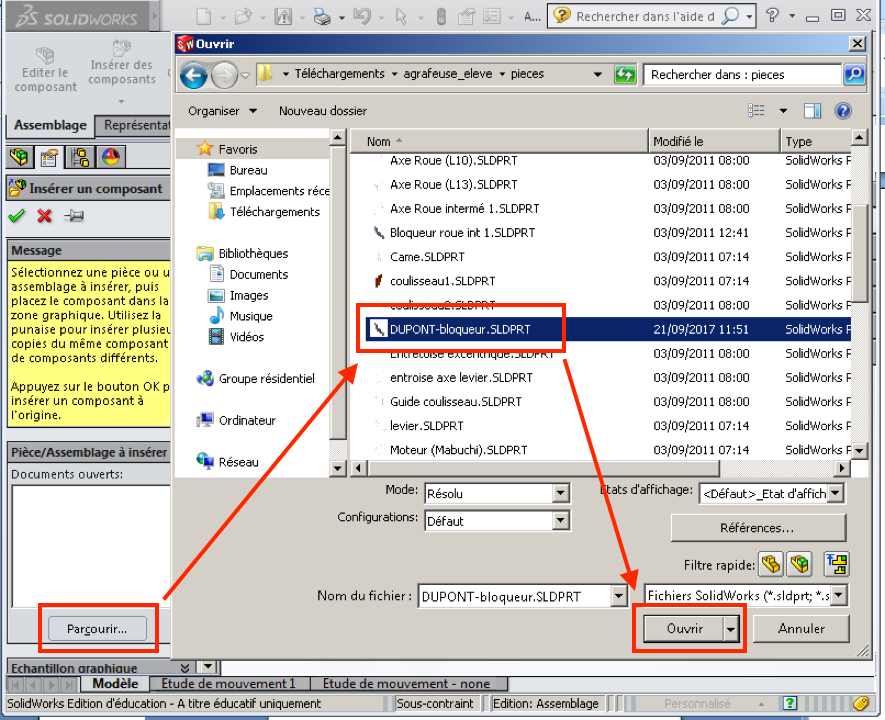

3. Cliquer sur "Parcourir", sélectionner le fichier "VOTRE_NOM_bloqueur.SLDPRT" puis cliquer sur "Ouvrir" :

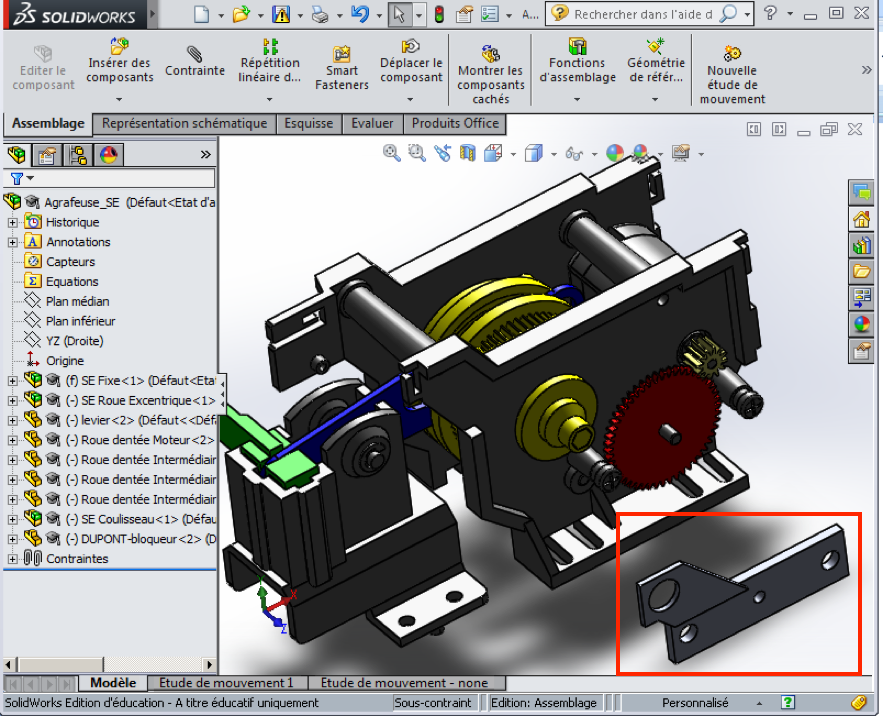

4. Cliquer dans l'espace graphique afin de "Déposer" la pièce :
Le perçage central du bloqueur est aligné (ou coaxial) avec l'axe de la roue dentée rouge.
La suite permet de réaliser cette conrainte :

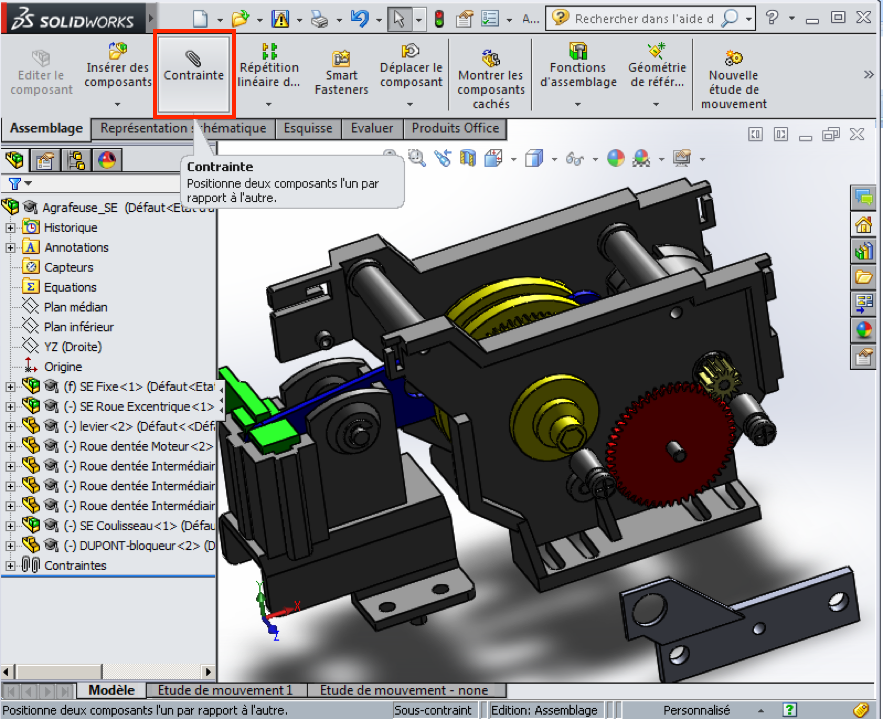

5. Cliquer sur l'icône "Contraintes" :

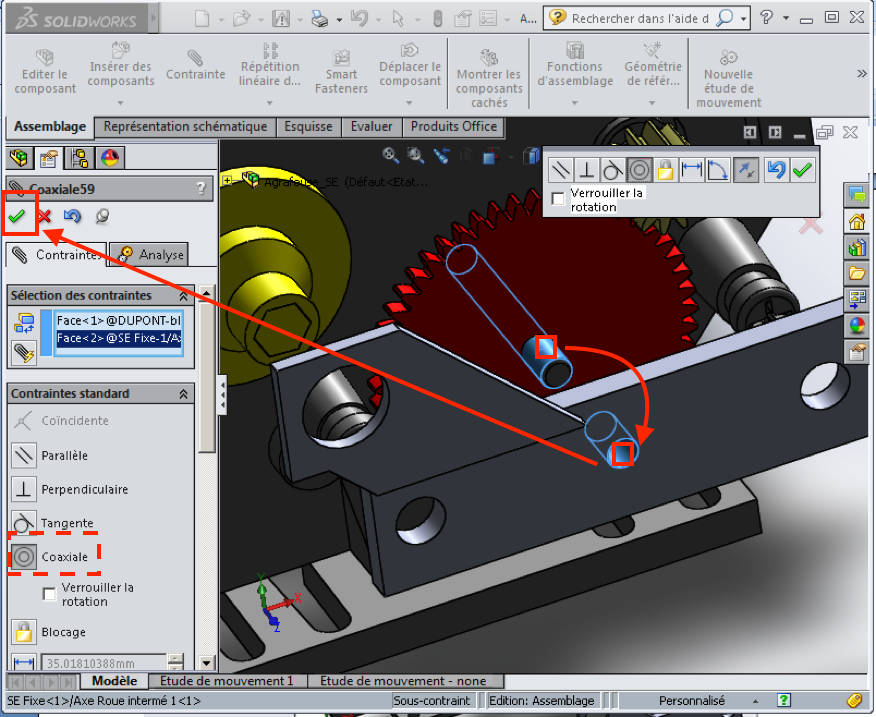

6. Sélectionner les 2 surfaces cylindriques qui doivent être coaxiales (la contrainte "Coaxiale" devrait s'activer automatiquement et la pièce s'aligner) puis valider :
La collerette du perçage central du bloqueur est en contact avec la face plane de la roue rouge.
La suite permet de réaliser cette conrainte :

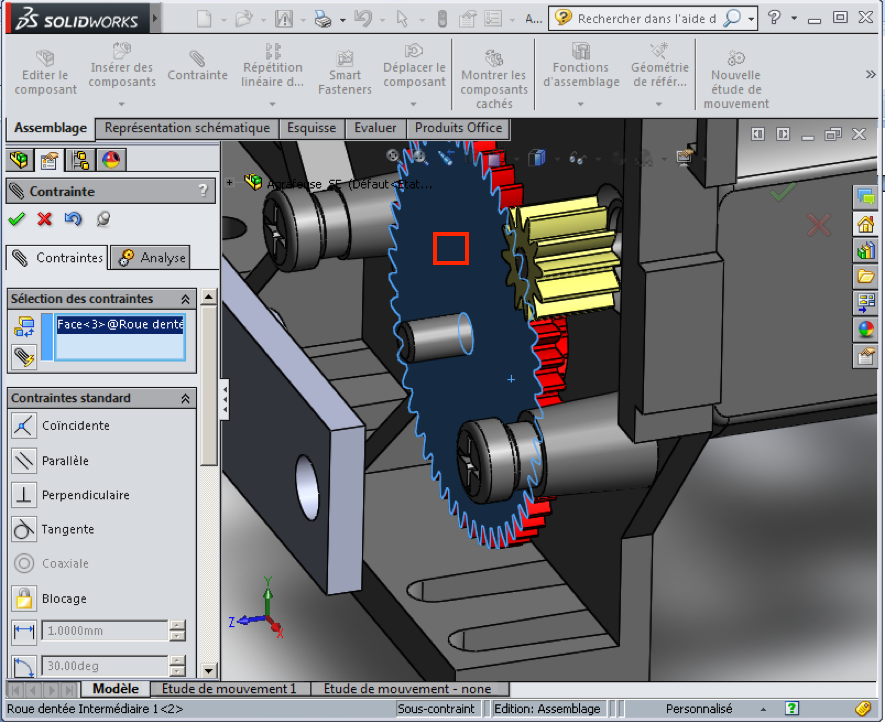

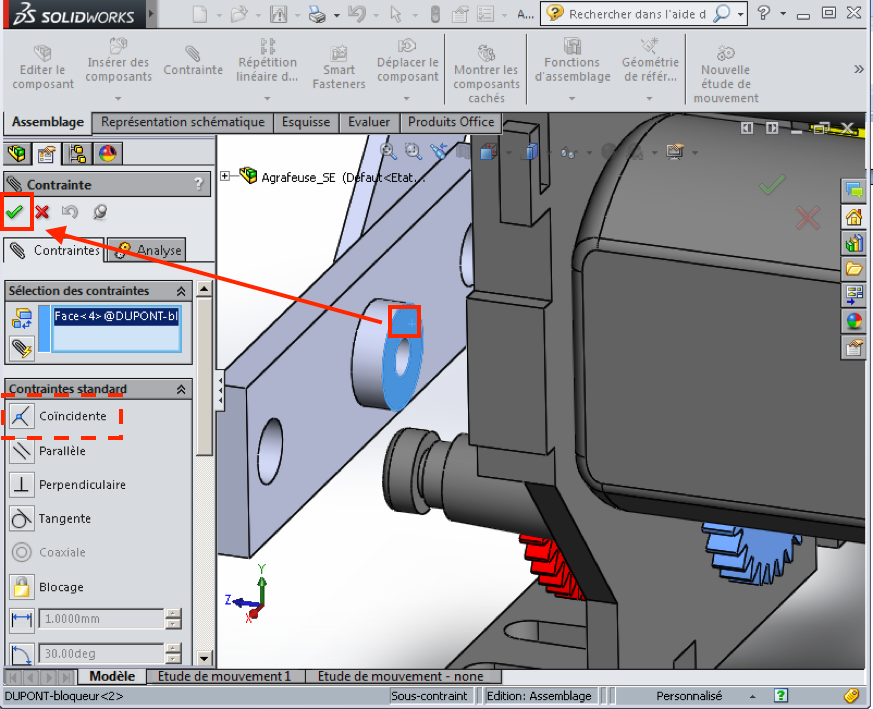

7. Sélectionner les 2 surfaces planes qui doivent être en contact (la contrainte "Coïncidente" devrait s'activer et les pièces se mettre en contact) puis valider :

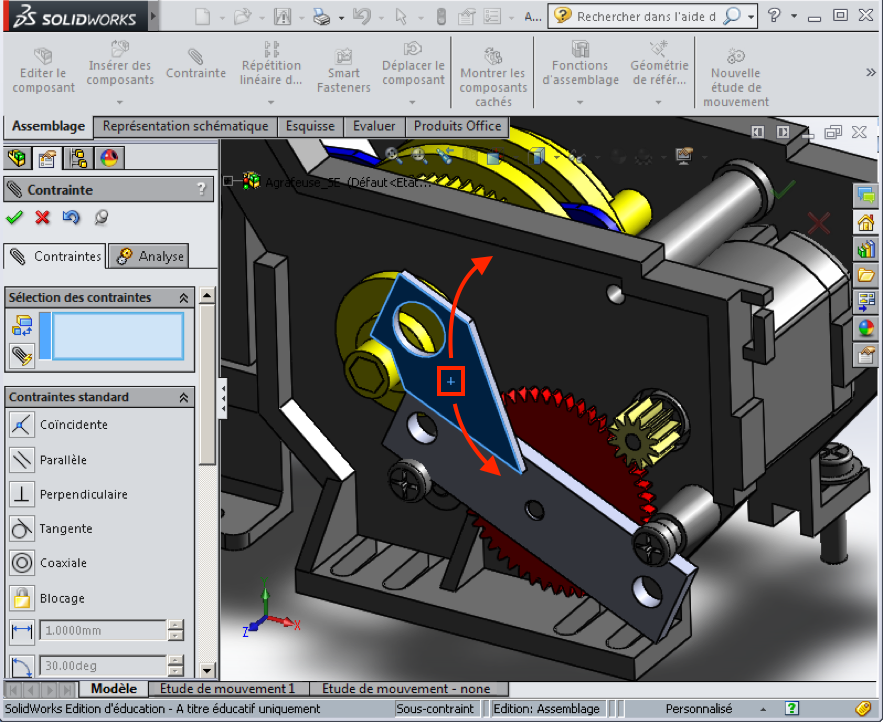

8. Cliquer sur une face et maintenir pour déplacer le bloqueur : il n'est pas complètement contraint. Rajouter la contrainte manquante :
