Activité 2 : Manipulation n°1 - Programmation basique







Télécharger le document réponse









Programmation d'un comportement simple :



Etape 1 :

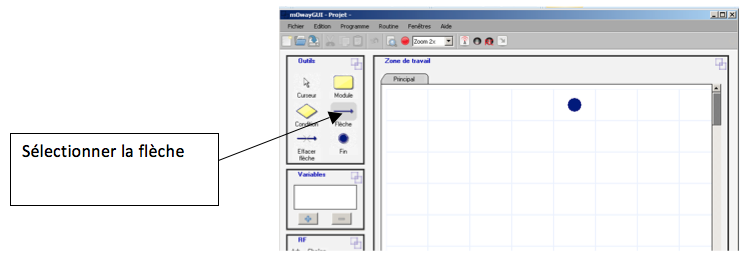

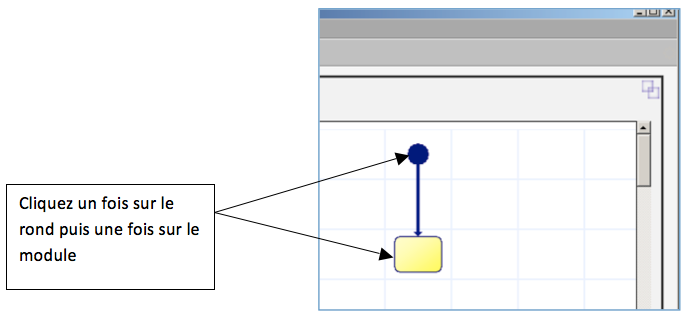

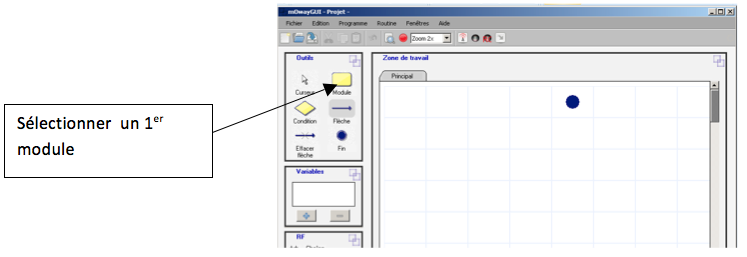

Lancer le logiciel mOwayGUI :

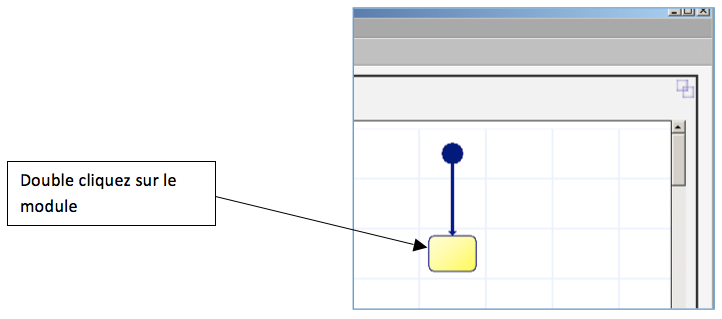

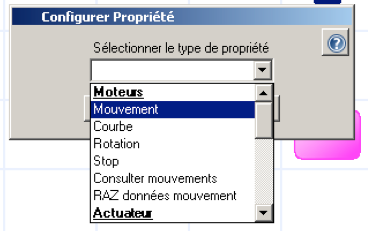

La fenêtre suivante s’affiche, choisir Mouvement puis validez :

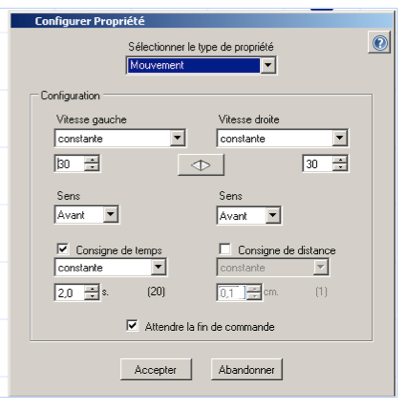

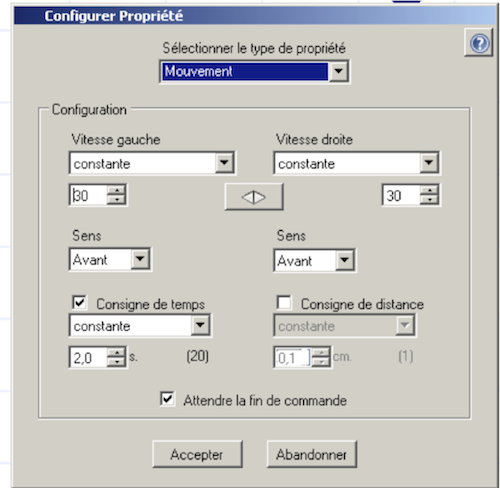

Une nouvelle fenêtre apparait, mettre les mêmes paramètres que dans l’image ci-contre :











Etape 2 :









La fenêtre suivante s’affiche, choisir Mouvement puis validez :

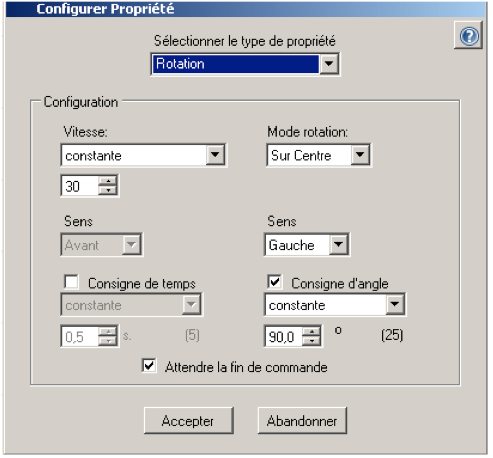

Une nouvelle fenêtre apparait, mettre les mêmes paramètres que dans l’image ci-contre :

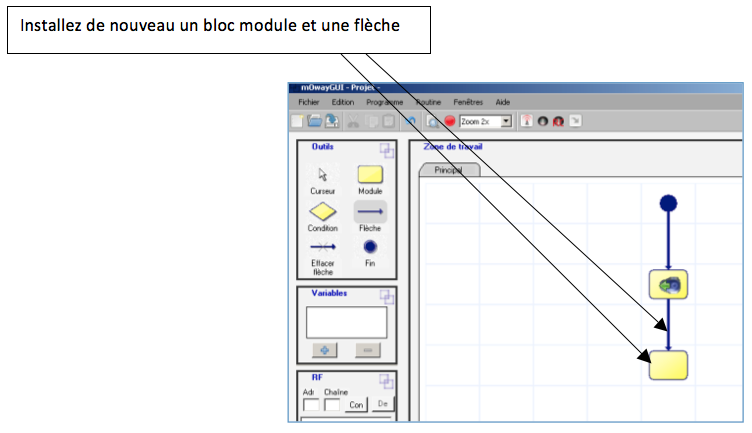

Etape 3 :



Répéter l'étape 1.

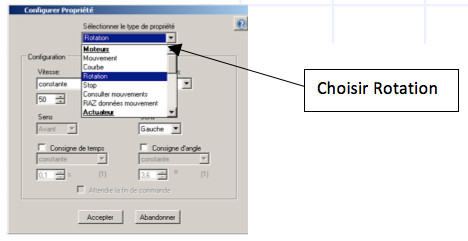

Choisir pour le module un mouvement de translation comme ci-contre :











`

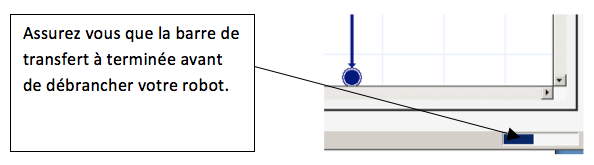

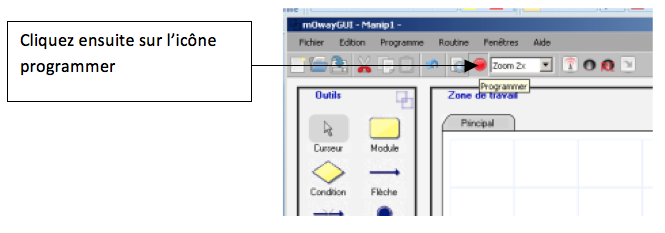

N'oubliez pas de sauvegarder votre travail.





Question 1 : Décrire en quelques lignes le comportement du robot Moway.







Applications (à vous de jouer !) :





Exercice 1 :



Complétez votre programme pour que le robot décrive un carré (de 10 à 20 cm de coté).

Question 2 : Décrire en quelques lignes et un croquis (capture d'écran de votre programme) le programme que vous avez réalisé









Exercice 2 :



Insérez dans voter programme le déclanchement des leds avant.

Question 3 : Décrire en quelques lignes et un croquis (des blocs de programmation) le programme que vous avez réalisé.



Exercice 3 :

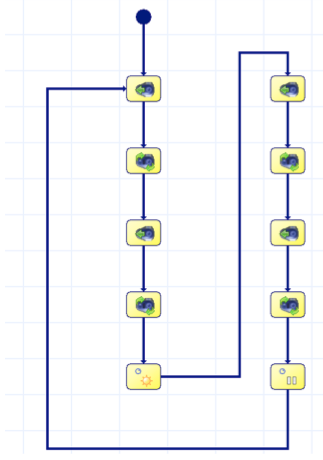

Insérez a la fin de votre programme une pause d’une seconde puis effacez l’étape de fin et raccordez comme sur le schéma ci-contre.



Question 4 : Décrire en quelques lignes le comportement du robot.
