Le temps est une composante essentielle en programmation. Tout logiciel doit prend en compte des aspects temporels, ne serait-ce que pour détecter un double‑clic. C'est tout particulièrement le cas des programmes de contrôle‑commande de systèmes : ils doivent cadencer certaines actions avec des durées spécifiées.

Pour les programmes sur ordinateur, le langage C met à disposition du codeur le module time de la bibliothèque standard (cf. chap. R2‑VI R). Ce module comprend de nombreuses fonctions, qui permettent notamment d'accéder aux variables d'horloge :

Celles du processeur (éventuellement généré par un circuit oscillant externe) donnent ce qu'on appelle le temps processeur, défini par un nombre de « tics » d'horloge écoulé entre deux instants considérés. Sachant la période d'oscillation, on peut calculer des valeurs de durées très précises.

Celles du système d'exploitation donnent ce qu'on appelle le temps calendaire, défini par le nombre de secondes écoulées depuis une date de référence – on parle de timestamp. Et il peut être formulé aussi en heures‑minutes‑secondes et jour‑mois‑année pour un usage pratique.

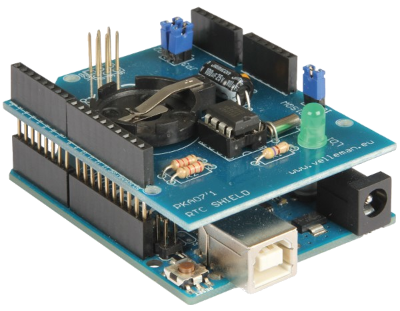

Sur une carte de développement à microcontrôleur, même si elle est équipée d'un module RTC (real‑time clock) comme sur la photo ci‑contre – ou encore d'un module de connexion réseau pour obtenir le temps Internet – les possibilités sont un peu moindres. S'il y a bien une horloge processeur, il n'y a pas de système d'exploitation, donc pas de temps calendaire. Il faut donc le « simuler » dans le programme utilisateur téléversé sur la carte, et pour cela, typiquement, on recourt aussi à un module de bibliothèque de fonctions. Ces aspects sont développés au chapitre R2‑VI R).

En attendant, même sans module RTC ni temps Internet, dans le cas des cartes Arduino, on dispose déjà de quelques fonctions basiques de haut niveau pour exploiter le temps processeur :

les fonctions delay et delayMicrosecond de mise en pause de l'exécution du programme ;
les fonctions millis et micros de mesure du temps écoulé depuis le début de l'exécution du programme.

L'objectif de ce chapitre est de passer en revue les quatre fonctions sus‑mentionnées, dont l'usage est absolument indispensable pour la programmation des cartes Arduino et compatibles.

Quant à leur code source, il est consultable dans le fichier Arduino wiring.c G. Toutefois, il est complexe et difficile à comprendre, même pour un étudiant motivé, car il fait appel à des macro‑définitions spécifiques au microcontrôleur employé (notamment avr/interrup.h pour un microcontrôleur à cœur AVR).

Pauses d'exécution

Syntaxe

On code une pause d'exécution du programme par une instruction d'appel d'une des deux fonctions Arduino, de la forme :

delay(durée de pause); A
delayMicroseconds(durée de pause); A

où la durée de pause est codée par une expression à valeurs entières respectivement de type :

unsigned long (allant de 0 à environ 4,3 milliards) pour delay, exprimant des millisecondes (ms) ;
unsigned int (allant en principe de 0 à environ 65535 mais avec un résultat garanti seulement jusqu'à 16383) pour delayMicroseconds, exprimant des microsecondes (µs).

Ces fonctions sont de type void : elles ne retournent aucune valeur.

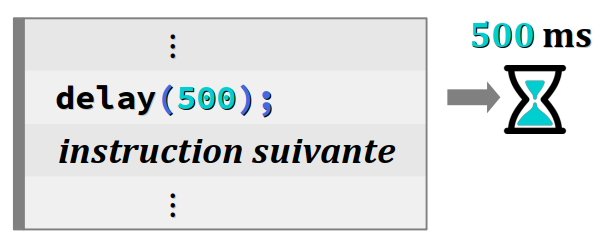

En d'autres termes, lors du traitement d'un appel de l'une de ces fonctions, l'instruction suivante n'est exécutée qu'après expiration de la pause programmée.

Durant cette pause, aucune autre instruction du programme ne peut donc être exécutée. L'exécution de ce dernier est comme « suspendue ».

Lors d'une pause programmée par un appel d'une des deux fonctions ci‑dessus, le microcontrôleur lui‑même n'est pas mis en pause. En effet, il reste réceptif aux interruptions : celles déclenchée par un signal reset, par un événement survenant sur une liaison série du microcontrôleur, ou celles codées par le programmeur (le codage des interruptions n'est pas abordé dans ce module de formation).

Exemples d'application

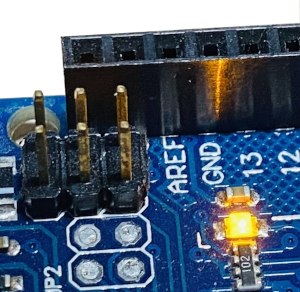

Dans un programme de démonstration classique de clignotement (en anglais, blink) de la led intégrée (repérée par le symbole « L ») sur une carte Arduino, on code deux pauses : cf. les lignes nº 12 et 14.

const int LED_PIN = LED_BUILTIN;
const unsigned BLINK_HALF_PERIOD = 1000; // = 1 s

void setup()
{
  pinMode(LED_PIN, OUTPUT);
}

void loop()
{
  digitalWrite(LED_PIN, LOW);
  delay(BLINK_HALF_PERIOD); // pause 1 sec
  digitalWrite(LED_PIN, HIGH);
  delay(BLINK_HALF_PERIOD); // pause 1 sec
}

La durée des deux pauses est de 1000 ms chacune, c'est‑à‑dire une seconde. Elle est codée dans une constante nommée BLINK_HALF_PERIOD car elle correspond à la demi‑période de clignotement.

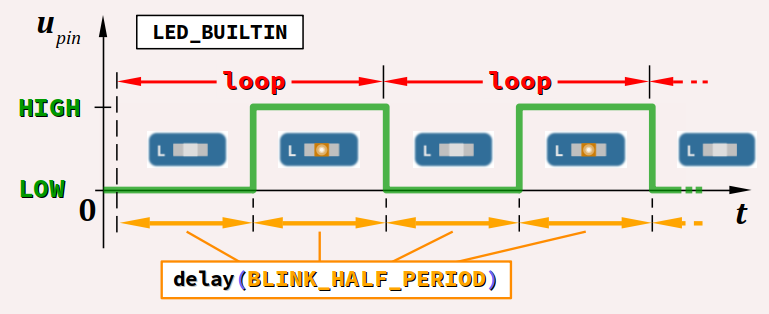

On génère donc sur la sortie LED_BUILTIN un signal carré (rapport cyclique α = 50 %) de période T = 2 s (cf. le chronogramme ci‑dessus).

Remarque : chaque itération de la fonction loop dure exactement une période T de clignotement.

Dans un programme Arduino qui ne comporte aucune pause ni instruction longue à traiter, le temps d'itération de la fonction loop est extrêmement court (quelques microsecondes). Dans l'environnement de simulation Tinkercad sur un ordinateur peu performant, il se produit alors un trop grand nombre d'itérations par seconde pour que l'exécution se déroule en temps réel sur la page web : on observe une simulation ralentie, le chronomètre affichant de temps en temps des millièmes de secondes.

Pour « fluidifier » la simulation, une solution simple consiste à ajouter en dernière instruction de la fonction loop une pause artificielle de quelques millisecondes.

  delay(10); // for a quicker Tinkercad simulation
} // end of loop

Inconvénient

Très simple d'emploi, les fonctions delay et delayMicrosecond présentent néanmoins un inconvénient majeur : elles impactent la réactivité du programme, au sens où ce dernier peut ne plus être en mesure de détecter l'occurrence de certains événements.

L'impact est d'autant plus sévère que la durée de pause est longue.

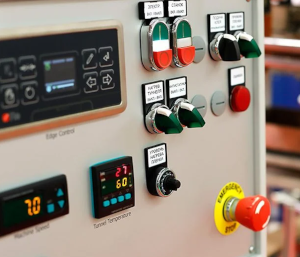

En règle générale, le manque de réactivité d'un programme pose un problème s'il pilote un système temps réel W, au sens où il doit prendre en compte sans délai des événements qui peuvent survenir à tout instant de façon non prévisible : appui sur un bouton, déclenchement d'un capteur, variation d'une consigne, etc. Au maximum, la durée d'exécution de la fonction loop ne doit pas dépasser environ 20 ms. Et sur certains systèmes soumis à des contraintes de sécurité élevée (véhicules, machines‑outils, etc.), cette valeur peut être bien plus réduite.

Sinon, lorsqu'un événement important se produit alors que le microcontrôleur est en pause, il n'est pas pas immédiatement détecté, voire pas du tout si la durée de cet événement est inférieure à celle de la pause ! Un tel manque de réactivité est en général inacceptable au regard du cahier des charges du système.

Dans l'exemple supra du programme de démonstration de clignotement utilisant la fonction delay, les deux pauses font 1 seconde chacune et la durée d'une itération de la fonction loop durent donc 2 secondes !

Imaginons qu'en plus d'animer la led, on veuille employer un bouton‑poussoir pour commander la marche ou l'arrêt du clignotement. Alors, un appui sur ce bouton ne serait détecté à coup sûr que s'il dure plus d'une seconde, ce qui n'est pas satisfaisant en termes d'ergonomie. L'utilisateur serait obligé d'appuyer éventuellement plusieurs fois sur le bouton pour que sa décision soit prise en compte.

Heureusement, il existe d'autres solutions algorithmiques pour coder la durée d'une action : elles utilisent les fonctions de mesure du temps écoulé.

Mesure du temps écoulé

Syntaxe

Pour déterminer le temps écoulé depuis l'instant zéro d'exécution du programme, on code des expressions appelant des fonctions Arduino de la forme :

millis() pour obtenir une valeur exprimée en millisecondes (ms) A ;
micros() pour obtenir une valeur exprimée en microsecondes (µs) A.

Les fonctions millis et micros sont sans argument. Elles retournent l'une comme l'autre des valeurs de type unsigned long.

L'instant zéro du programme est celui du début d'excution de son point d'entrée (première instruction codée dans la fonction setup – cf. chap. C2‑I ) après la dernière (ré‑)initialisation.

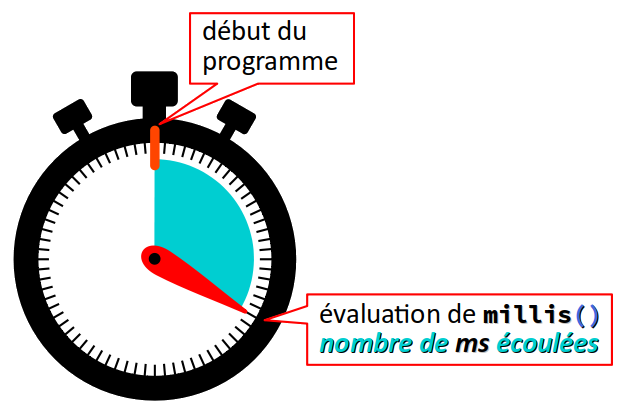

Tout appel d'une fonction millis ou micros agit en quelque sorte comme la consultation d'un chronomètre. S'il est codé dans la fonction loop, chaque évaluation d'un tel appel retourne donc une valeur supérieure à la précédente, qui témoigne de l'écoulement unidirectionnel et irréversible du temps.

Au cours de l'exécution du programme, il est bien évidemment « impossible d'arrêter ce chronomètre ». Techniquement, on ne peut tout simplement pas coder une modification de la valeur retournée par millis ou micros puisque, comme pour toute fonction, la valeur retournée n'est pas une l‑value (cf. chap. C2‑IV ). La seule chose que l'on puisse faire, c'est « remettre à zéro le chronomètre » en réinitialisant le programme (cf. chap. C1‑III ).

En revanche, il est tout à fait possible de mémoriser la valeur retournée par la fonction millis (ou micros) dans une variable spécialement déclarée de type unsigned long, typiquement nommée previousMillis. Il suffit simplement de coder une affectation comme :
previousMillis = millis();

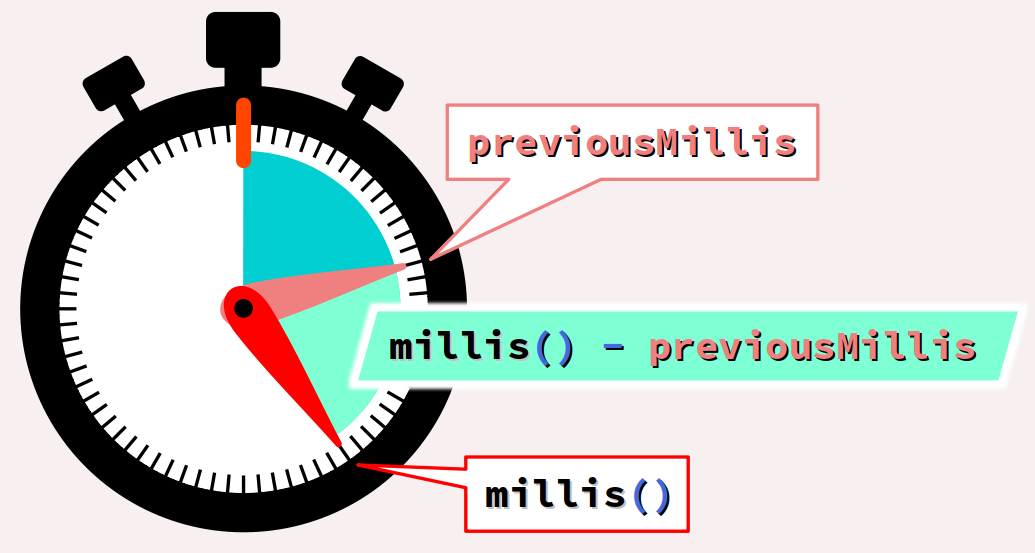

ce qui revient par analogie à appuyer sur le bouton de temps intermédiaire du chronomètre.

Par la suite, on peut alors calculer la différence :
millis() - previousMillis
pour déterminer le temps écoulé depuis la dernière mémorisation de la valeur de millis stockée dans previousMillis.

Dans le framework Arduino, les valeurs de type unsigned long s'étendent de 0 à 4 294 967 295 donc :

la valeur retournée par la fonction millis repart à O au bout de 49 jours et 17 heures environ ;
la valeur retournée par la fonction micros repart à 0 au bout de 1 heure, 11 minutes et 35 secondes environ.

On verra néanmoins que ces rebouclages par débordement d'entier (integer overflow) ne posent pas de problème lorsque l'on effectue des tests de différence comme ci‑après (cf. chap. C3‑II ).

Exemple d'application

Reprenons à partir de la ligne nº 8 le programme de démonstration de clignotement de la led intégrée d'une carte Arduino, proposé supra . Pour coder une version réactive, c'est‑à‑dire sans recourir à la fonction delay, on peut procéder de la manière suivante.

On commence par déclarer une variable globale qu'on nomme previousMillis. De façon un peu plus complexe que supra, cette variable sera :

d'être initialisée à la valeur retournée par la fonction millis juste avant la première itération de la fonction loop ;
puis périodiquement incrémentée de la valeur de constante BLINK_HALF_PERIOD à chaque changement d'état de la led pour servir de référence temporelle au clignotement.

Ensuite, au début de la fonction loop, on teste la différence :
millis() - previousMillis
car à chaque nouvelle itération de loop, la valeur retournée par la fonctionmillis augmente alors que previousMillis garde la même valeur, donc la différence s'accroît.
Si cette différence est égale – voire supérieure – à la demi‑période de clignotement BLINK_HALF_PERIOD, alors on effectue :

l'incrémentation de previousMillis pour définir la nouvelle référence temporelle :
previousMillis += BLINK_HALF_PERIOD;
l'inversion de niveau logique de la sortie LED_PIN (déclarée égale à LED_BUILTIN) :
digitalWrite(LED_PIN, !digitalRead(LED_PIN));
qui provoque un changement d'état de la led

D'où le code ci‑dessous :

const int LED_PIN = LED_BUILTIN;
const unsigned BLINK_HALF_PERIOD = 1000; // = 1 s

void setup()
{
  pinMode(LED_PIN, OUTPUT);
}

unsigned long previousMillis = millis();

void loop()
{
  if (millis() - previousMillis >= BLINK_HALF_PERIOD) {
    previousMillis += BLINK_HALF_PERIOD;
    digitalWrite(LED_PIN, !digitalRead(LED_PIN));
  }
  delay(10); // only for a quicker Tinkercad simulation
}

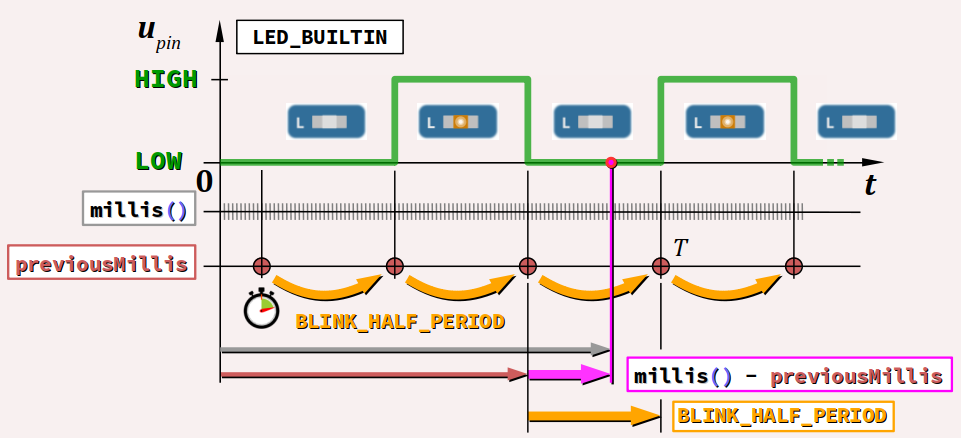

par lequel on obtient le même chronogramme qu'avec la solution non réactive présentée supra :

À titre de comparaison, la durée d'exécution d'une itération de la fonction loop est maintenant très courte (quelques microsecondes si l'on supprime l'instruction de la ligne nº 17 spécifique pour la simulation avec Tinkercad). Ainsi, toute instruction rajoutée dans cette fonction serait être traitée dans les meilleurs délais.

La déclaration de la variable previousMillis n'est pas codée :

unsigned long previousMillis = 0; // initial offset not taken into account

mais codée :

 unsigned long previousMillis = millis();

En effet, il peut s'être déjà écoulé plusieurs millisecondes depuis le début du programme, nécessaires à l'exécution des instructions de la fonction setup (en particulier si le moniteur série est employé). On initialise donc la variable previousMillis avec la valeur courante retournée par la fonction millis pour que la durée du temps bas de la première période de clignotement ne soit pas anormalement courte au premier cycle.

La mise à jour de la variable previousMillis n'est pas codée :

    previousMillis = millis();  // may be subject to drifting

mais codée :

    previousMillis += BLINK_HALF_PERIOD;

(c'est‑à‑dire previousMillis = previousMillis + BLINK_HALF_PERIOD) car il se peut qu'au moment du test, la différence :
millis() - previousMillis
soit supérieure de quelques millisecondes à la valeur de la constante BLINK_HALF_PERIOD, en particulier si la fonction loop comprend des instructions chronophages. Le fait d'incrémenter previousMillis de la valeur constante BLINK_HALF_PERIOD garantit l'absence de dérive dans le temps du signal de clignotement, que l'on souhaite le plus périodique possible.

L'instruction de clignotement :

    digitalWrite(LED_PIN, !digitalRead(LED_PIN));

rend le code plus concis, comme expliqué au chap. C2‑VIII (remarque B).
