TP Représentation du réel - Création de pièce dans le contexte - Agrafeuse REXEL
Introduction :

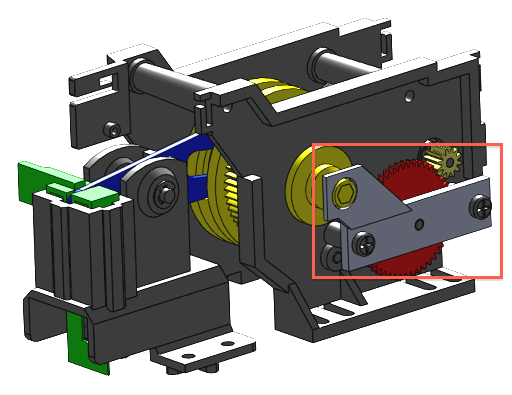

Ce TP à pour but de réaliser la pièce "Bloqueur Roue Intermédiaire", faisant partie de l'agrafeuse électrique (voir encadré rouge ci-dessus), puis de l'assembler avec le reste du mécanisme.
Il exsite 2 méthode pour réaliser une pièce :
Dessiner directement à partir d'un plan contant toutes les cotes, c'est la méthode employée dans la partie 2.
Dessiner la pièce dans l'assemblage (ou le contexte), en s'appuyant sur la géométrie des autres pièces. Cette méthode permet de garantir que les pièces s'adaptent les unes aux autres, malgré les modifications que l'on pourrait y apporter. C'est la méthode employée dans la partie 4.
