Mise en situation

Environnement

Les manipulations demandées sont à accomplir sur un réseau local (LAN) utilisant la pile de protocoles TCP/IP, raccordé à l'Internet, de préférence sans serveur proxy pédagogique. En effet, un tel serveur pose des problèmes d'accès à divers composants logiciels de l'application Jeedom.

Équipement

Les manipulations demandées requièrent le matériel listé ci‑dessous.

Pour jouer le rôle de box domotique Jeedom, on emploie un nano‑ordinateur Raspberry Pi 3 ou Pi 4 :
• avec une carte MicroSD sur laquelle est éventuellement déjà installé un système d'exploitation de type Raspberry Pi OS 64 bits lite (sans bureau) ;
• dont l'adresse IP est connue, pour pouvoir s'y connecter avec un poste de travail sur le même réseau. On rappelle qu'en cas de configuration DHCP, il est utile de connaître préalablement l'adresse MAC de la carte pour pouvoir déterminer son adresse IP en scannant le réseau.
On utilise poste de travail (typiquement, un PC) comme terminal de commande pour l'installation du système et du logiciel de la box, puis son utilisation via un navigateur web.

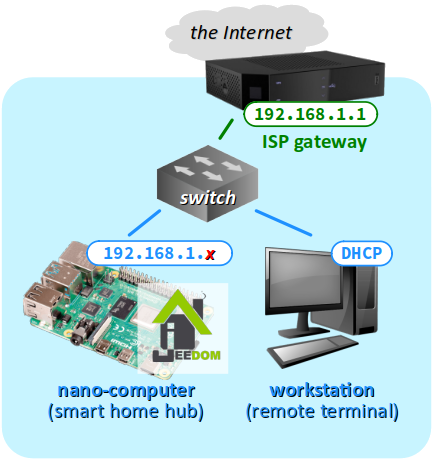

Les deux machines doivent donc être l'une et l'autre raccordées au même réseau et se voir attribuer une adresse IP sur le même segment pour pouvoir communiquer.

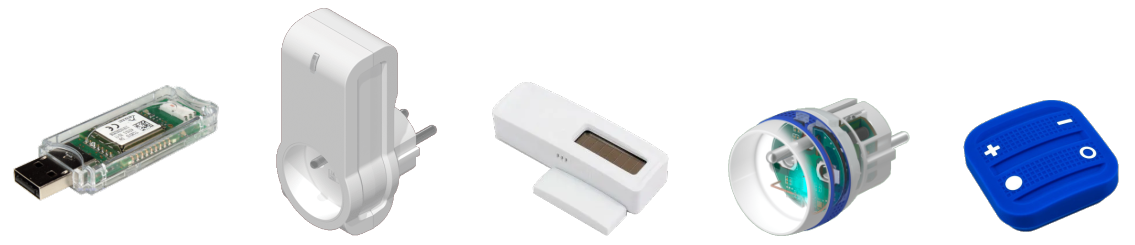

• Autour de la box, on met en œuvre ensemble d'équipements domotiques certifiés EnOcean :

• un contrôleur‑passerelle USB300DC O2Line  – il s'agit d'un dongle USB émetteur‑récepteur EnOcean 868 MHz) à brancher sur la carte Raspberry Pi ;
• une prise électrique commandable smart plug NodOn  ;
• un capteur d'ouverture door/window sensor NodOn  ;
• une prise électrique commandable micro smart plug NodOn  ;
• une télécommande 4 boutons soft remote NodOn  .

Travail demandé

1. Préparation du réseau et du nano‑ordinateur
1. Raccorder le poste de travail à la box FAI via le switch. Laisser son interface réseau en DHCP mais supprimer tout recours à un serveur mandataire (proxy server).
2. Si la carte Raspberry Pi dispose pas d'une carte MicroSD avec le système d'exploitation Raspberry Pi OS recommandé supra, procéder à l'installation de ce système sur la carte – cf. la procédure donnée dans le sujet de TP R2‑2 .
3. Monter la carte MicroSD sur la carte Raspberry Pi, raccorder cette dernière au switch puis la mettre sous tension et attendre le chargement complet du système avant d'ouvrir une connexion distante ssh depuis le poste de travail.
4. Procéder au paramétrage du système d'exploitation – cf. la procédure donnée dans le sujet de TP R2‑2  :
• réglage de la date,
• réglage des paramètres régionaux,
• mise à jour du système et redémarrage,
sachant que la mise à jour peut prendre plus de 10 minutes.
2. Installation et paramétrage du logiciel de box domotique
1. Toujours en connexion distante ssh depuis le poste de travail, installer l'application Jeedom en suivant les indications du cours, chap. R3‑V .
Attention, cette opération est longue, elle peut prendre plusieurs dizaines de minutes voire plus d'une heure selon de débit de la connexion et le nombre de box qui sont installés simultanément dans le cadre de la séance de travaux pratiques.
2. Via un navigateur sur le poste de travail, se connecter à la box Jeedom en saisissant son adresse IP comme URL. Utiliser les identifiants par défaut (admin/admin).
• Changer le mot de passe avec celui indiqué par votre enseignant. Avec identifiant associé, le noter dans un fichier pour le retrouver en cas d'oubli ultérieur.
• Appeler l'enseignant pour la connexion au compte Jeedom Market.
Explorer les différents menus. Dans le sous‑menu Configuration/Général, renseigner les coordonnées géographiques et l'adresse de l'installation de la box (adresse de l'établissement scolaire).
3. Installation des équipements domotiques
1. Via le menu Outils, déclarer les objets Maison, Rez‑de‑chaussée, Cuisine, Placard, Escalier, Étage, Chambre, avec les liens de parentés pour prendre en compte le fait que :
• la chambre est à l'étage,
• les autres pièces sont au rez‑de‑chaussée,
• et le placard est dans la cuisine.

Ces éléments ne seront pas tous utilisés par la suite, mais le but est d'apprendre à créer une structure arborescente conforme à la constitution d'une habitation.
2. Mettre en place le contrôleur‑passerelle EnOcean en suivant les étapes décrites ci‑dessous.

Via le menu Plugin/Gestion des plugins/Market, installer le plugin EnOcean (il est déjà payé avec le compte Market sélectionné par l'enseignant). Ouvrir la page web de paramétrage du plugin via le lien proposé par l'application.

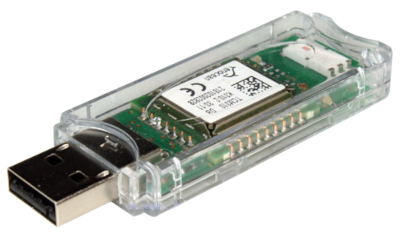

Brancher le contrôleur‑passerelle USB300DC sur un port USB 2.O de la carte Raspberry Pi. Normalement, sa led verte doit s'allumer et rester fixe.
• Dans la page web de paramétrage du plugin EnOcean (openenocean) - stable :
• dans l'encart État, cliquer sur le bouton Activer ; d'autres encart – notamment Configuration – doivent alors apparaître ;
• dans l'encart Configuration, sélectionner pour le port EnOcean celui qui est spécifiquement reconnu par le système, typiquement :
  EnOcean_GmbH EnOcean_USB_300_DC (/dev/tty/USB0)
  puis cliquer sur le bouton 🗸Sauvegarder ;
• dans l'encart Dépendances, seulement si le statut est NOK, cliquer sur le bouton Relancer (cette opération peut prendre plusieurs minutes) ;
• dans l'encart Démon, vérifier que la configuration et le statut sont tous les deux OK ;
• si seul le statut est NOK, cliquer sur le bouton (Re)Démarrer ▶ ;
• si la configuration est NOK, vérifier que la configuration est conforme et sauvegardée comme demandé supra ; si tel est le cas, relancer l'installation des dépendances.
Le démon doit être placé en Gestion automatique, c'est‑à‑dire avec le bouton 🗙Désactiver visible.
3. Inclure les équipements domotiques dans le réseau EnOcean.
• via le menu Plugin / Gestion des plugins / Protocoles domotiques, sélectionner la page web d'utilisation du protocole EnOcean.

• L'inclusion dans le WPAN EnOcean d'un équipement compatible obéit au processus décrit ci‑dessous pour une prise électrique commandable.

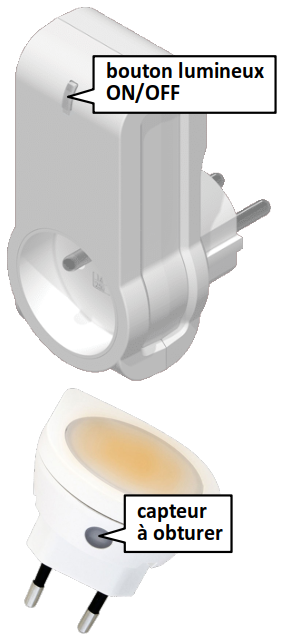

• Brancher la prise électrique commandable smart plug dans une prise murale et vérifier préalablement que son bouton lumineux ON/OFF est opérationnel. Sur cette prise, brancher une veilleuse fournie avec son capteur de luminosité obturé (pour qu'elle s'allume en permanence si elle est alimentée).

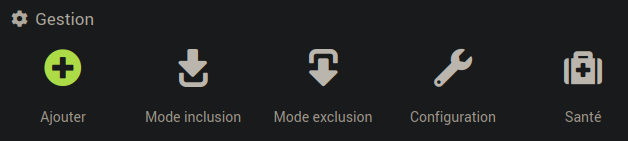

• Dans la page web du protocole EnOcean, cliquer sur le bouton Mode Inclusion.
• Appuyer alors au moins 2 secondes sur le bouton lumineux ON/OFF de la prise. Ce dernier doit alors devenir rouge fixe puis clignoter en vert trois fois avant de reprendre son état initial.
• La page page web du protocole EnOcean doit alors réagir et faire apparaître une vignette de la prise dans la rubrique Mes équipements EnOcean.
• Cliquer sur cette vignette pour paramétrer l'équipement. Le nommer prise lumière, l'associer à l'objet parent Placard et à la catégorie Lumière. Cocher les cases Activer et Visible, pour que l'équipement soit représenté par un widget dans le Dashboard. Cliquer sur le bouton 🗸Sauvegarder.
Sur cette même page, cliquer sur l'onglet Commandes. Cliquer sur le bouton Tester des commandes On, Etat, Off, Etat et vérifier que la prise répond correctement à ces commandes.
• Recommencer la même procédure pour les autres équipements listés dans la section Mise en situation supra , sachant que :
• le capteur d'ouverture est à associer à l'objet placard (lui attribuer le nom capteur porte) et à la catégorie Lumière ;
• la deuxième prise commandée et la télécommande sont à associer à l'objet Maison et à la catégorie Chauffage.
Pour chaque équipement, il faut :
• consulter son mode d'emploi pour identifier le bouton sur lequel appuyer lors de la procédure d'inclusion.
• vérifier les différentes commandes compte tenu du type d'équipement.
4. Codage de scénarios de commande
1. Découverte du Dashboard.

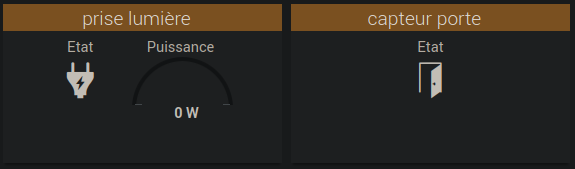

Dans le menu Accueil/Dashboard, passer en mode édition (bouton « stylo » à droite), répartir et agrandir suffisamment les widgets qui représentent chaque équipement pour pouvoir visualiser l'intégralité de leur contenu.
• Vérifier que l'équipement prise lumière répond bien aux commandes on/off en cliquant sur son icône État.
• Vérifier que l'icône associé à l'état de l'équipement capteur porte est conforme à l'éloignement de l'aimant par rapport au corps du capteur.
2. Grâce à un premier scénario de fonctionnement, on souhaite utiliser l'équipement prise lumière pour commander l'éclairage du placard afin qu'il s'allume automatiquement lorsque la porte est ouverte (comme dans un réfrigérateur) – état détecté par l'équipement capteur porte.
• Dans le menu Outils/Scénarios, ajouter un nouveau scénario :
• l'associer au groupe Éclairage et à l'objet Placard et cocher la case Visible pour qu'il apparaisse dans le Dashboard ;
• choisir son mode de déclenchement Provoqué par un événement lié au changement d'état du capteur porte (cliquer sur le bouton Choisir une commande…) ;
• cliquer sur le bouton Ajouter bloc pour programmer le scénario sous la forme d'une condition logique SI/ALORS/SINON (cliquer sur les boutons contextuels et choisir les expressions proposées conformément à la spécification supra) ;
• cliquer sur le bouton Exécuter puis vérifier le bon fonctionnement du scénario en approchant et éloignant l'aimant du capteur d'ouverture (le wall plug doit respectivement s'éteindre et s'allumer).
• cliquer sur le bouton 🗸Sauvegarder.
• Revenir à la page du dashboard et vérifier que le scénario dispose d'un widget. Observer le déroulement du scénario, puis l'effet de son activation ou désactivation.
3. Grâce à un deuxième scénario de fonctionnement, on souhaite commander un ventilateur branché sur une prise commandée en fonctionnement intermittent.
• Dans un contexte réel, on adopterait par exemple une mise en marche de 5 minutes toutes les heures. Mais dans le cadre de cet exercice, pour faciliter la vérification du bon déroulement du scénario, on paramétrera un fonctionnement d'1 minute toutes les 2 minutes.
• On conditionnera également la mise en marche au fait que le bouton nº 1 de la télécommande est appuyé (appui bistable). En cas d'appui (signal au niveau haut), le ventilateur doit se mettre immédiatement en marche intermittente. En cas de nouvel appui (signal au niveau bas), le ventilateur doit s'arrêter immédiatement et ne plus se remettre en marche tant que le bouton n'est pas appuyé à nouveau
Suivre une procédure analogue à la précédente, mais cette fois en choisissant l'option Les deux, c'est‑à‑dire un scénario programmé et déclenché.
• Cliquer sur le bouton Programmation et choisir un mode récurrent toutes les 5 minutes, puis remplacer la valeur 5 par 2 dans le champ de programmation – codé avec une syntaxe Linux cron W.
• Cliquer sur le bouton Déclencheur pour définir l'élément déclencheur selon le même principe qu'au scénario précédent.
Ensuite, cliquer sur le bouton Ajouter bloc pour programmer le scénario, sachant que parmi les blocs disponibles, on trouve le bloc DANS qui permet de commander une action différée.
