TP Représentation du réel - Création de pièce dans le contexte - Agrafeuse REXEL

Partie 3 : Vue éclatée de la prothèse :

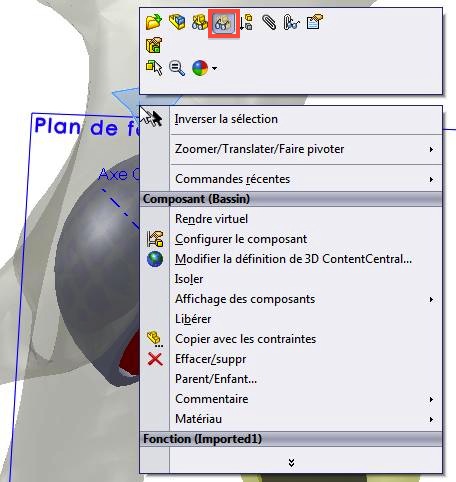

1. Effectuer un clic droit sur l'un des faces du bassin et cliquer sur l'icône "Transparence", faire de même pour le fémur :

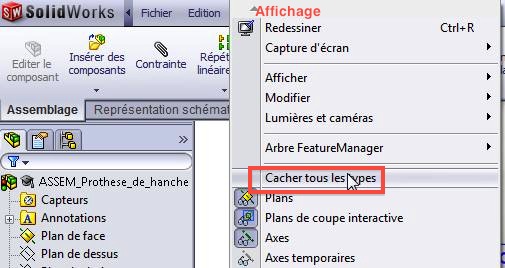

2. Dans le menu principal de SolidWorks, cliquer sur "Affichage" / "Cacher tous les types" :

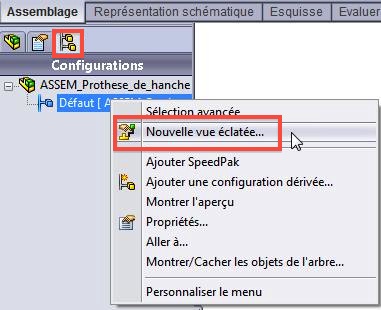

3. Dans la fenêtre de gauche, cliquer sur l'onglet "Configurations", effectuer un clic droit sur "Défaut" puis cliquer sur "Nouvelle vue éclatée" :


4. Suivre la procédure ci-dessous pour réaliser la vue éclatée :





5. Suivre la procédure ci-dessous pour modifier la vue éclatée :





6. Imprimer la vue éclatée et l'incorporer dans votre compte-rendu.
