Comme vu dans l'introduction, l'un des critères de performance d'une prothèse de hanche est l'angle de débattement qu'elle offre au patient (voir ci-dessous) :
De plus, afin de limiter la luxation de l'articulation, le contact fémur / hanche doit se faire avant que la prothèse arrive à son débattement maximum.
On va utiliser l'analyse des collisions du logiciel SolidWorks afin de quantifier le débattement maximum de la prothèse.
1. Angle de débattement maxi de la prothèse :1. Ouvrir le fichier "ASSEM_Prothese_de_hanche.SLDASM".
|
|

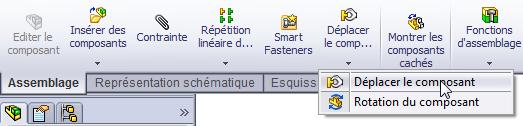

2. Dans l'onglet "Assemblage", cliquer sur le triangle noir du bouton "Déplacer le composant" puis cliquer sur "Déplacer le composant" : |
|

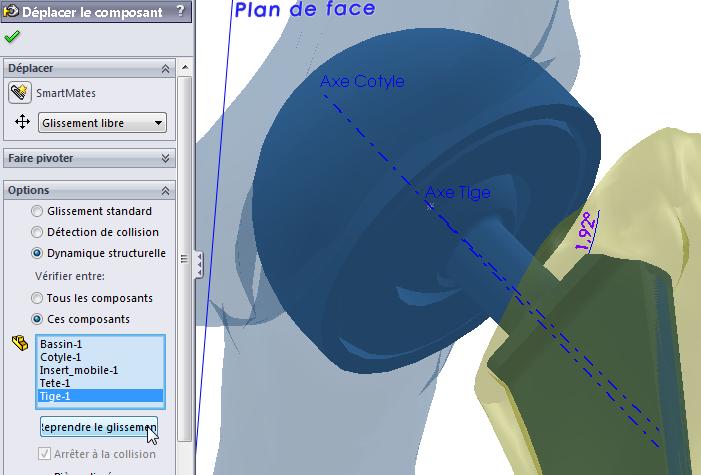

3. Dans les options à gauche, sélectionner :
Puis cliquer sur toutes les pièces composant l'assemblage hormis le fémur et cliquer sur "Reprendre le glissement : |
|

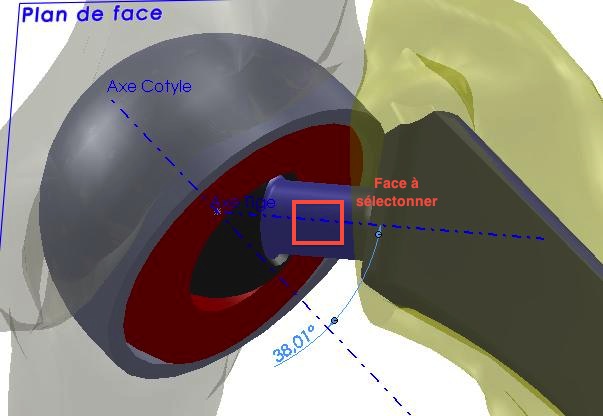

4. "Attraper" la face cylindrique de la tige et la faire glisser vers le haut (soyez patient si rien ne bouge immédiatement). Relever l'angle une fois arrivé en butée : |
|
2. Angle de débattement avant contact osseux :
|
|
Refaire la manipulation précédente, mais en prenant en compte le fémur. Relever l'angle de débattement avant contact osseux, puis conclure. |
|
