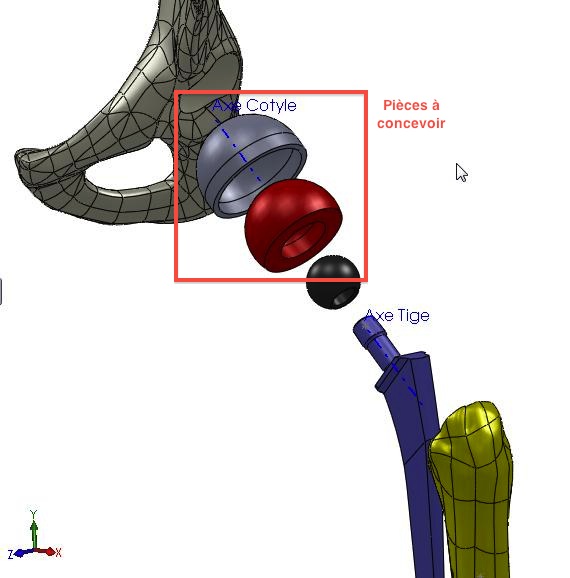

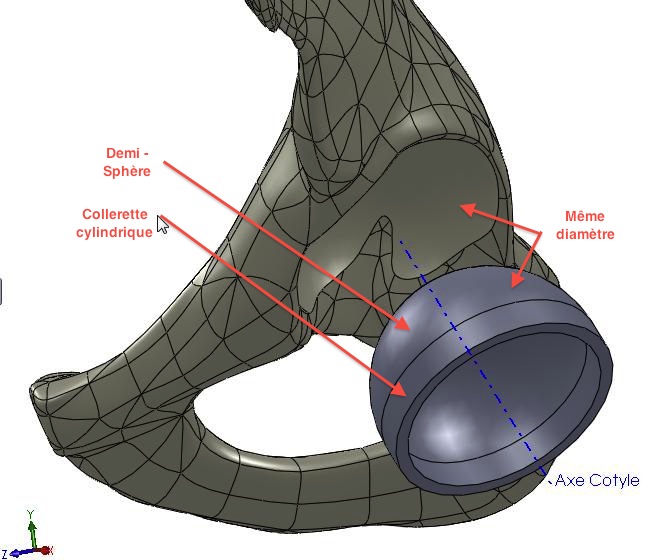

1. Définition de la pièce "Cotyle" :

Cette pièce s'insère dans la cavité sphérique fraisée dans le bassin (voir ci-dessous). Elle est composée :

• D'une demi sphère creuse dont le diamètre extérieur est celui de la cavité du bassin,
• D'une collerette cylindrique.

1. Ouvrir le fichier "BASE_Prothese_de_hanche.SLDASM" et insérer une nouvelle pièce (onglet "Assemblage" / triangle noir du bouton "Insérer des composants") :

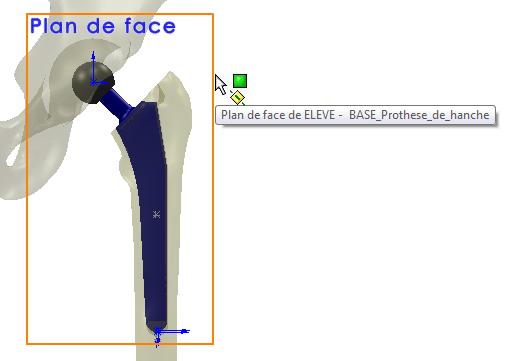

2. Le pointeur prends la forme ci-contre : il faut sélectionner le 1er plan d'esquisse.

3. Cliquer sur le plan de face : l'esquisse démarre.

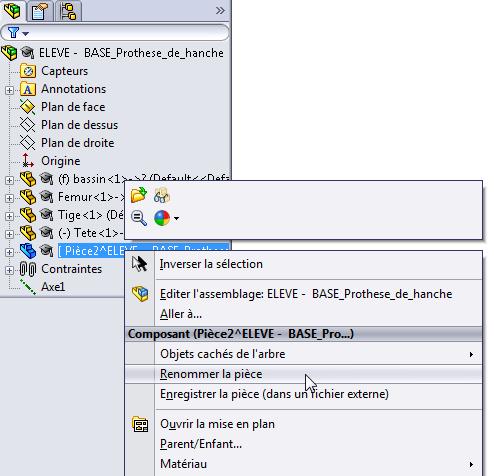

4. Dans l'arbre de construction, effectuer un clic droit sur la pièce nouvellement créée (elle apparaît en bleu), et cliquer sur "Renommer la pièce". Donner le nom "Cotyle".

5. Dans l'onglet "Esquisse", cliquer sur le triangle noir du bouton "Ligne" et choisir "Ligne de construction" :

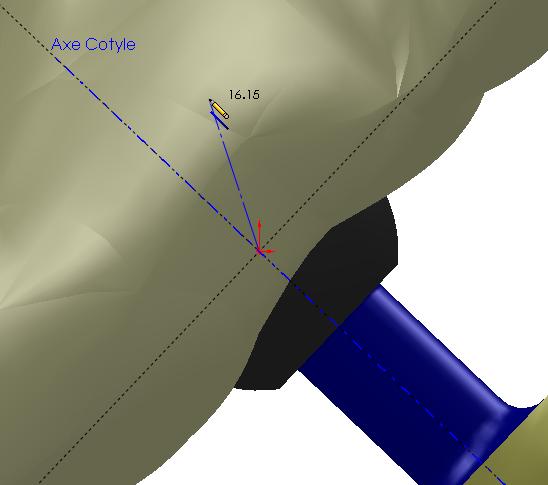

6. Réaliser un axe partant de l'origine...

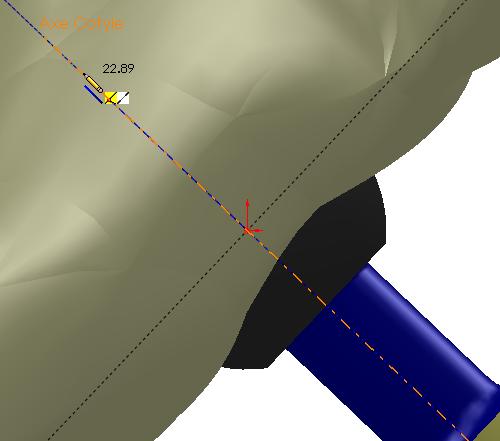

7. ... se terminant sur l'axe "Axe cotyle" :

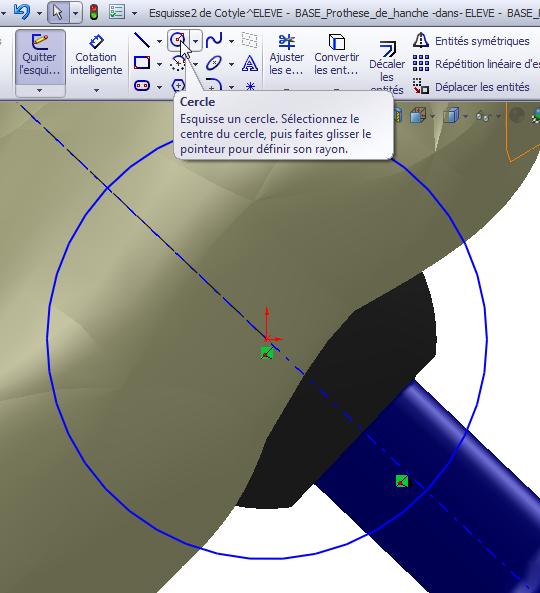

8. Réaliser un cercle centré sur l'origine :

9. Dans l'onglet "Esquisse", cliquer le triangle noir du bouton "Afficher/Supprimer des relations", puis cliquer sur "Ajouter des relations" :

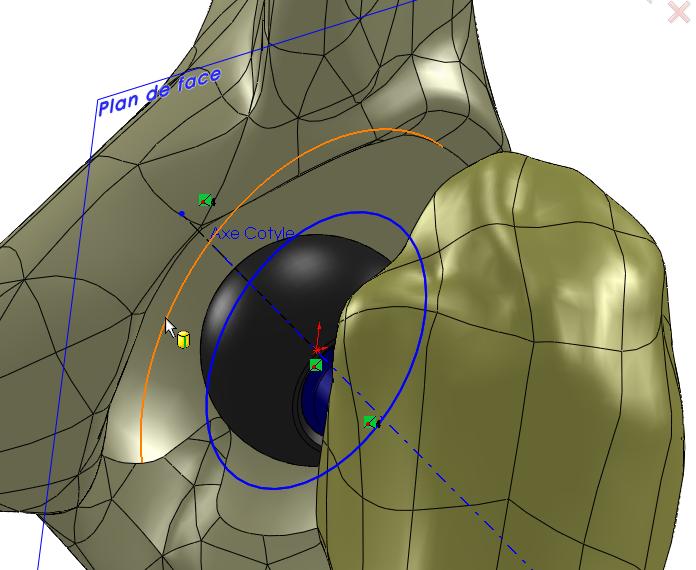

10. Sélectionner la silhouette de l'évidement sphérique du bassin (le pointeur prends la forme ci-contre quand la souris la survole) :

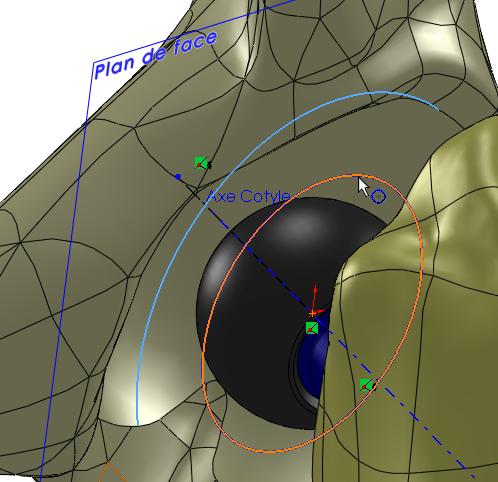

11. Sélectionner le cercle précédemment créé :

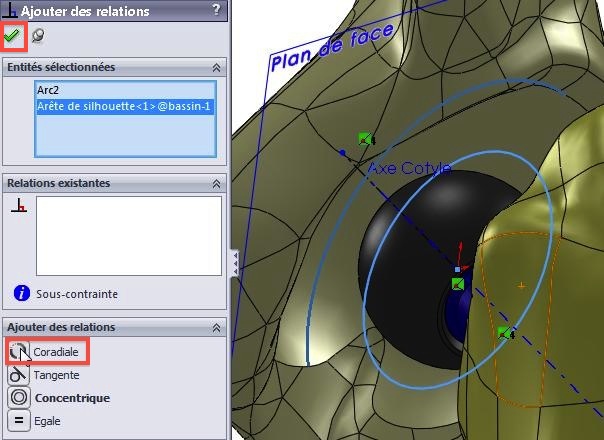

12. Dans la boîte de dialogue "Ajouter des relations", cliquer sur "Coradiale" :

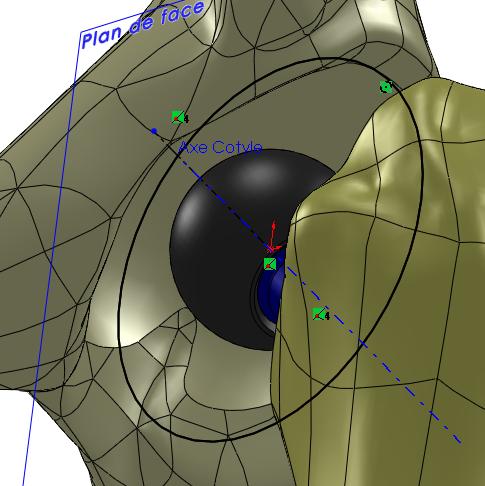

13. Le cercle se confond avec la silhouette, et devient noir, ce qui signifie qu'il est complètement contraint :

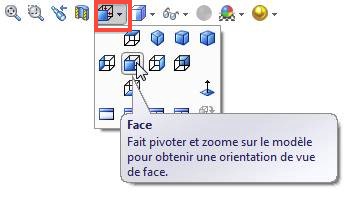

14. Basculer en vue de face :

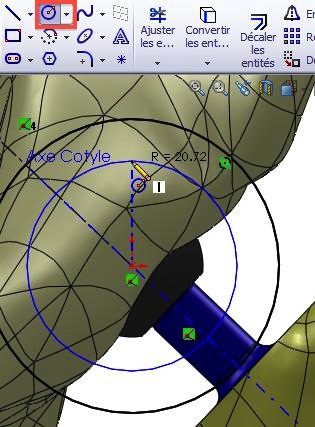

15. Créer un cercle concentrique au premier (le centrer sur l'origine) :

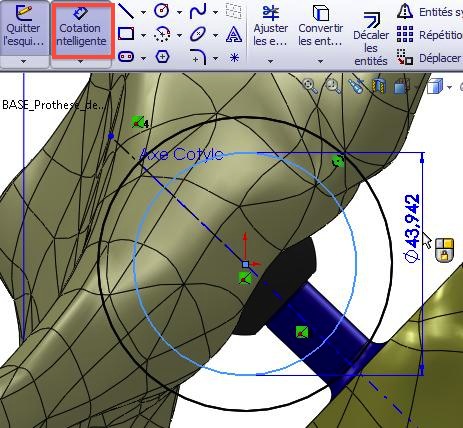

16. Appliquer une cote au cercle :

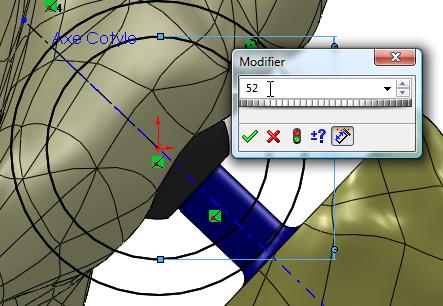

17. Rentrer la valeur de 52 mm :

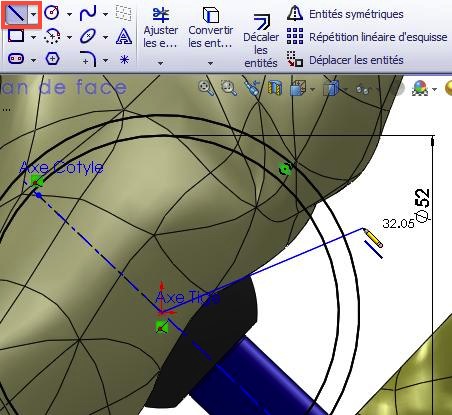

18. Créer un trait partant de l'origine :

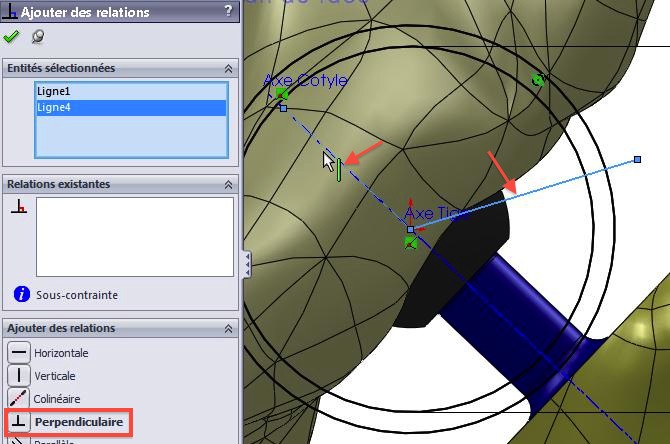

19. Ajouter une relation de perpendicularité entre le trait nouvellement créé et l'axe :

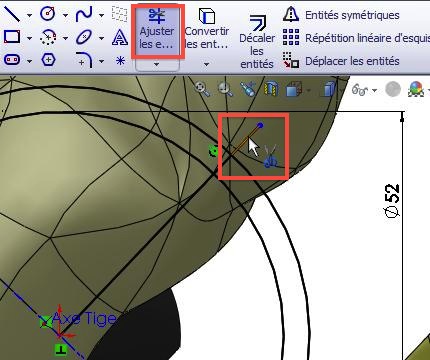

20. Dans l'onglet "Esquisse", cliquer sur le bouton "Ajuster les entités", choisir "Ajuster au plus proche" dans la boîte de dialogue "Outils", et découper les segments superflus de votre esquisse :

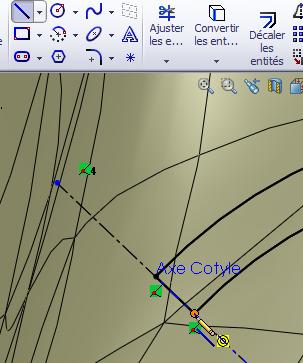

21. Terminer votre esquisse en la fermant avec le trait manquant :

22. Afficher la vue en coupe passant par le plan de face...

23. ... Puis valider :

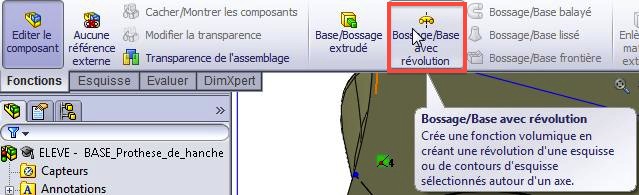

24. Dans l'onglet "Fonctions" cliquer sur le bouton "Bossage/Base avec révolution" :

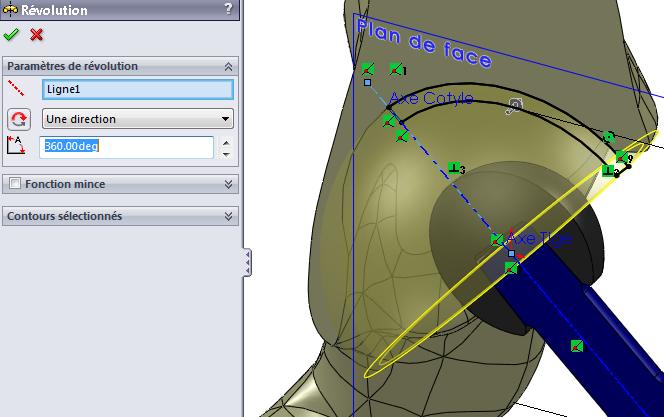

25. Vérifier que la fonction donne le résultats attendu (demi-sphère creuse), sinon modifier les paramètre de la boîte de dialogue de droite, puis valider :

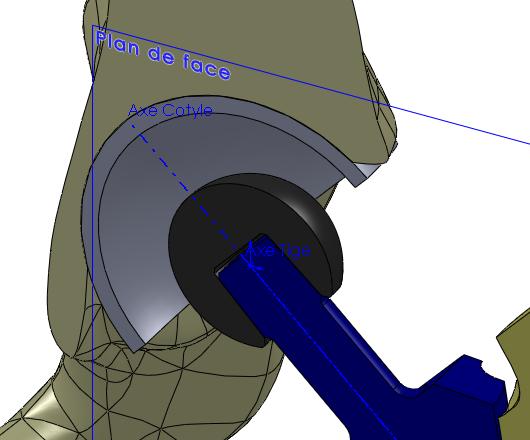

26. Vérifier que le résultat est conforme à la vue ci-contre :

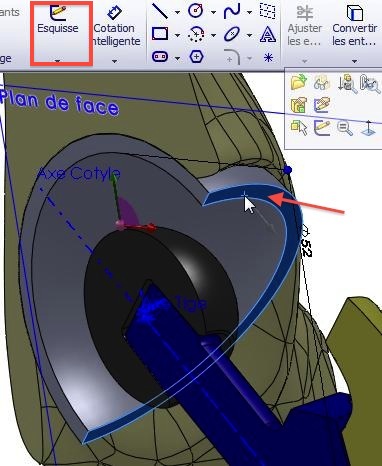

27. Sélectionner la face plane de l'équateur de la pièce et démarrer une nouvelle esquisse :

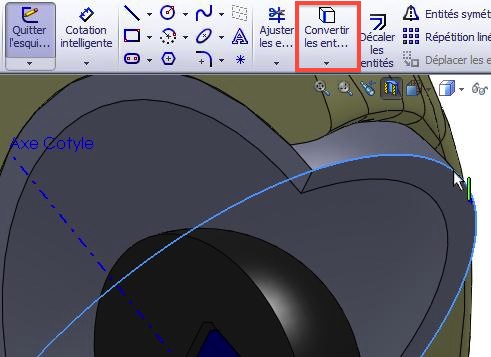

28. Sélectionner l'arête équatoriale extérieure et cliquer sur le bouton "Convertir les entités" : l'arête se transforme en cercle d'esquisse :

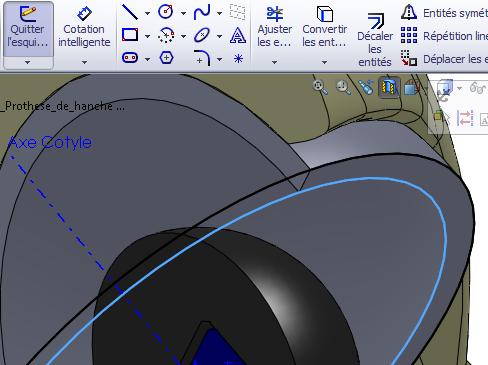

29. Effectuer de même pour l'arête équatoriale intérieure :

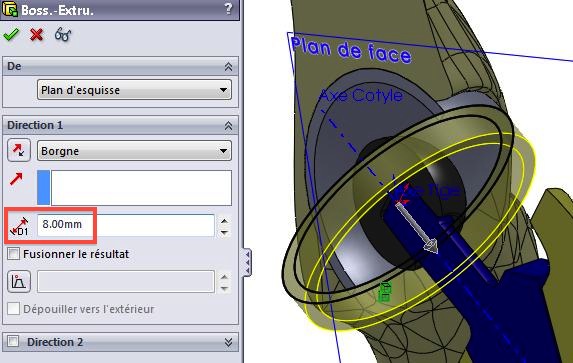

30. Dans l'onglet "Fonctions", cliquer sur le bouton "Base/Bossage Extrudé" :

Définir une hauteur d'extrusion de 8 mm :

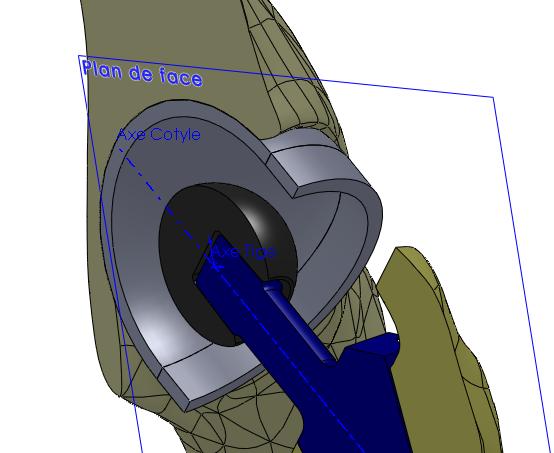

31. Vérifier que le résultat est conforme à la vue ci-contre :

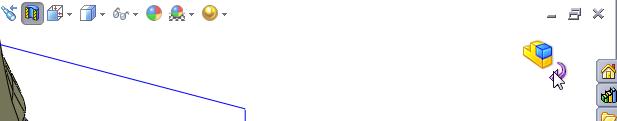

32. Quitter l'édition de la pièce "Cotyle", enregistrer votre travail puis appeler votre professeur :

Il est possible de réaliser la pièce cotyle avec une seule fonction de révolution. Dessiner l'esquisse en précisant les relations et les dimensions sur votre document réponse.

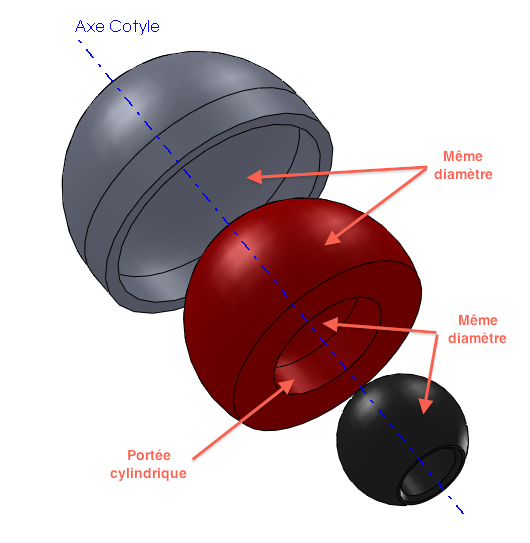

2. Définition de la pièce "Insert Mobile" :

Cette pièce s'insère dans la cavité sphérique du cotyle. Elle est composée :

• D'une demi sphère creuse dont le diamètre extérieur est celui de l'intérieur du cotyle,
• D'une portée cylindrique.

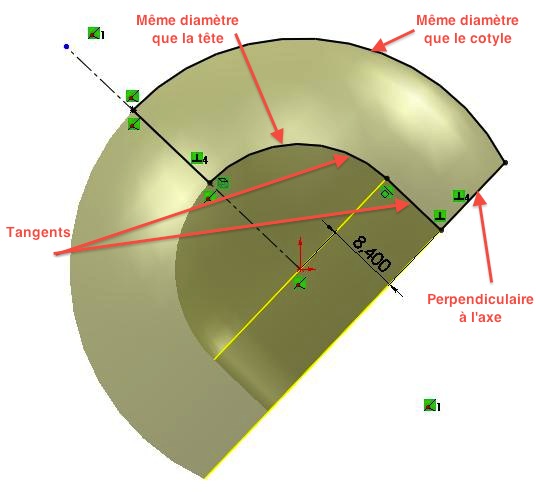

1. Réaliser la pièce "Insert Mobile", en réalisant l'esquisse ci-contre, et une fonction de révolution :

2. Quitter l'édition de la pièce "Insert Mobile", enregistrer votre travail et appeler votre professeur.
