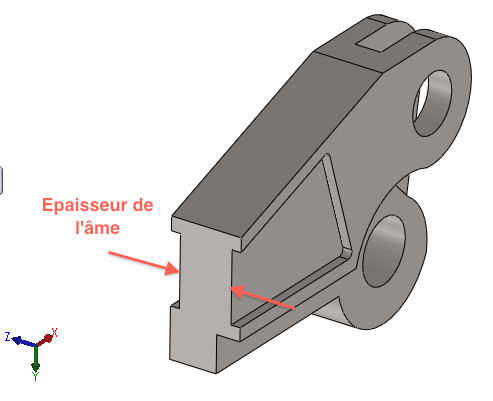

On va "automatiser" l'optimisation de l'épaisseur de l'âme de la lame afin de diminuer sa masse au maximum tout en restant au dessous de seuil de contrainte décrit précédamment :

1. Ajouter le capteur de masse de la lame, en suivant le TUTORIEL 7.

2. Ajouter le capteur de contrainte de la lame, en suivant le TUTORIEL 8.

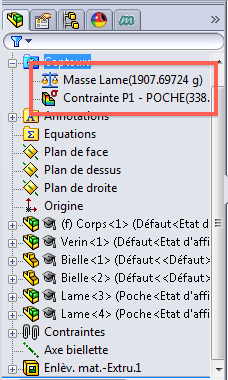

3. On retrouve les 2 capteurs ajoutés précédamment dans l'arbre de construction SolidWorks :

Renommer (2 clics à une seconde d'intervalle) ces capteurs :

• Masse Lame
• Contrainte P1 - POCHE

4. Suivre le TUTORIEL 9 afin de créer une étude de conception basée sur l'épaisseur de l'âme :

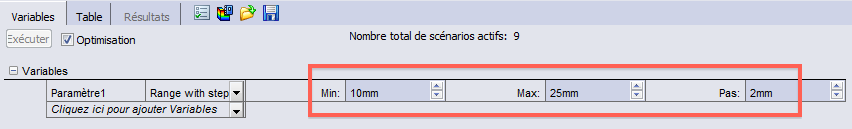

5. Régler le "paramètre 1" avec les informations suivantes afin de faire varier l'épaisseur de l'âme de 10 mm à 25 mm avec un pas de 2 mm :

6. Entrer la limite "Contrainte P1 - POCHE" comme étant inférieure à 350 N/mm² :

7. Entrer l'objectif "Masse lame" comme étant minimisé :

8. Cliquer sur l'onglet résultats, double cliquer sur "Contrainte P1 - POCHE" et faire défiler les résultats en cliquant sur "Scénario 1", "Scénario 2"...

Q1. Donner la valeur de l'épaisseur de l'âme optimale.

Affiner l'intervalle du paramètre 1 (resserer autour de la valeur trouvée précédamment) et réduire le pas (sans toutefois dépasser les 12 scénarios) :

Refaire un calcul.

Q2. Donner la valeur de l'épaisseur de l'âme optimale affinée.

Q3. Mesurer la masse de la lame originale (sans évidemment ni poche), conclure quand au gain de poids total sur le mécanisme.
