TP Résistance des Matériaux - Pince de désincarcération
Partie 2 : Détermination de la position défavorable :
Télécharger le fichier, répondre "OK" à toutes les questions pour décompresser sur le bureau, puis ouvrir l'assemblage "PinceDesincarcerationELEVES.SLDASM"
On va étudier l'équilibre de la pince avec un logiciel de simulation mécanique multipositions afin de calculer les actions mécaniques maximales sur la lame.
De cette façon, nous allons déterminer la position défavorable du mécanisme dans laquelle nous effectuerons le dimensionnement en partie 3.
Construction du mécanisme :

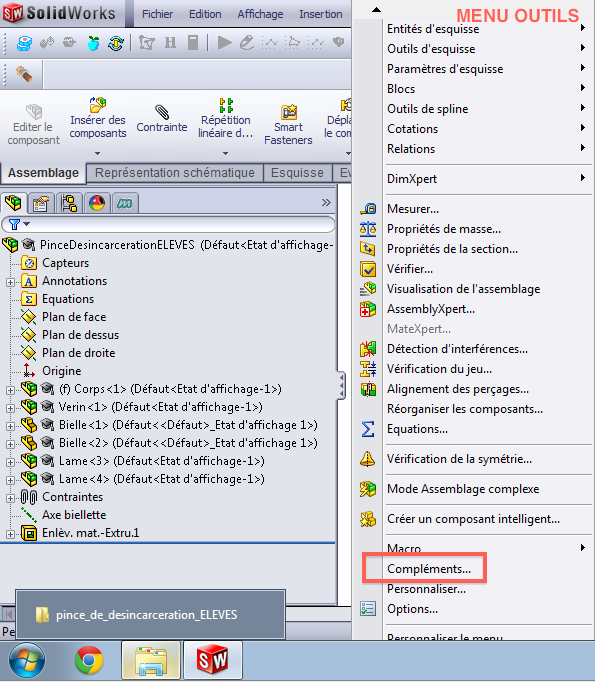

1. Si ce n'est pas déjà fait, activer Meca3D dans le menu Outils/Compléments :

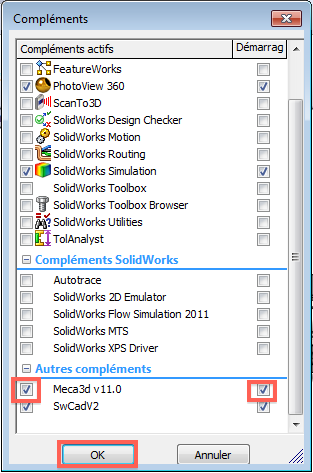

2. Cocher (ou vérifier) les 2 cases en face de Meca3D v11, cliquer sur OK.
Il faut ensuite fermer l'assemblage et le re-ouvrir.
3. Vérifier que Meca3D est activé en remarquant l'onglet "M".
Cliquer sur cet onglet pour accéder aux fonctions de Meca3D.
4. Ajouter le corps de la pince comme CEC fixe Meca3D, en suivant le TUTORIEL 1.
5. Faire de même pour ajouter les 5 autres CEC du mécanisme..
6. Ajouter la liaison pivot glissant (en la nommant Pivot Glissant 0/3) en suivant le TUTORIEL 2.
7. Faire de même pour ajouter les 6 pivots du mécanisme (sans oublier de les nommer) :
Mise en place des efforts :

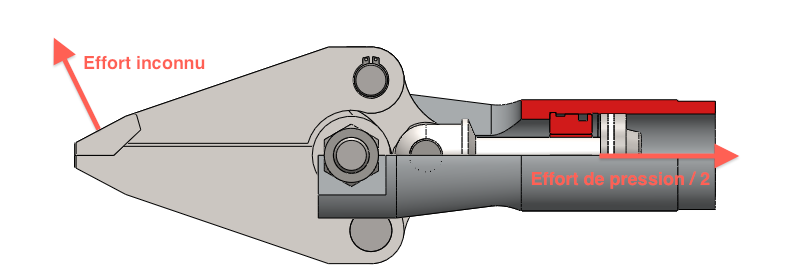

Afin de simplifier la simulation, nous allons utiliser la symétrie verticale de la pince :
Une seule lame 2 est soumise à un effort inconnu perpendiculaire au plan de contact
Le piston 3 est soumis à un effort résultant de la moitié de la pression, soit p = 315 bars.
Q1. Retrouver dans les réponses la valeur de l'effort de pression, et donner la valeur de la norme à appliquer.
1. Placer l'effort de pression sur le piston 3, en suivant le TUTORIEL 3 :
2. Placer l'effort inconnu sur la lame haute 2, suivant le TUTORIEL 4 :
Calcul mécanique :
1. Effectuer un clic droit sur "Analyse" puis un clic sur "Calcul mécanique" :

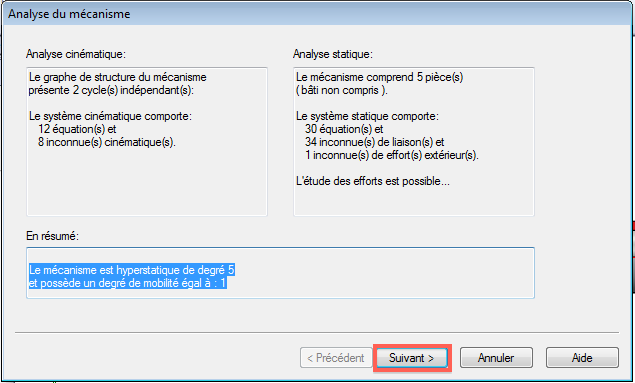

2. Cliquer sur "Suivant" :

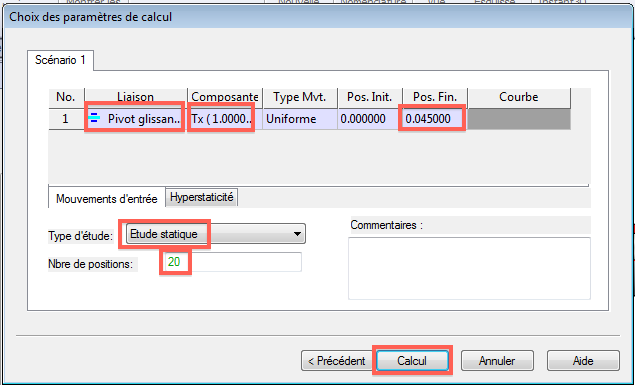

3. Régler les paramètres comme ci-contre, cliquer sur "Calcul" puis "Fin" :

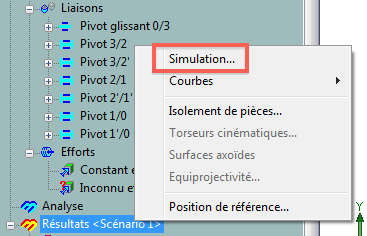

4. Effectuer un clic droit sur "Résultats" puis cliquer sur "Simulation" :

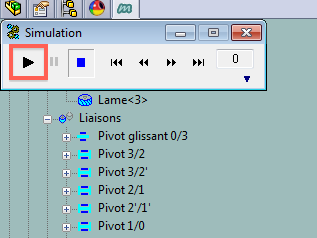

5. Appuyer sur "Play" et vérifier le fonctionnement de la simulation :
Relevé des résultats :

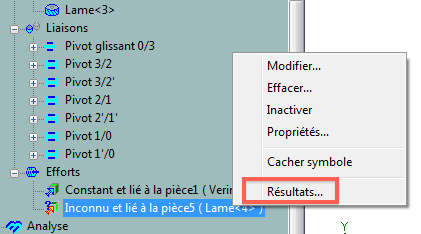

1. Effectuer un clic droit sur l'effort inconnu et choisir "Résultats..." :

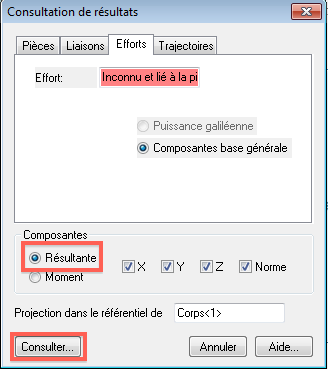

2. Cocher la composante "Résultante" puis cliquer sur "Consulter" :
3. Activer l'onglet "Norme" et le relever le pic d'effort sur le graphique :

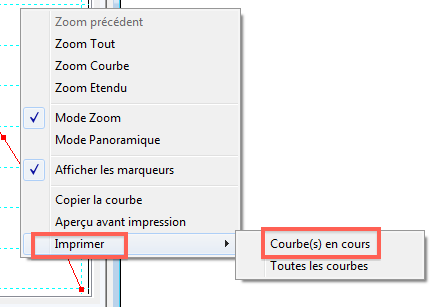

4. Effectuer un clic droit à côté de la courbe et cliquer sur "Imprimer" puis "Courbe(s) en cours" :
Coller le graphe sur votre document réponse.
Q2. Relever la valeur du pic d'effort avec la position associée du mécanisme sur l'impression de votre document réponse.
Exploitation des résultats :
Le but de cette partie est de positionner le mécanisme dans sa position défavorable afin de pouvoir l'exploiter avec un logiciel de dimensionnement.

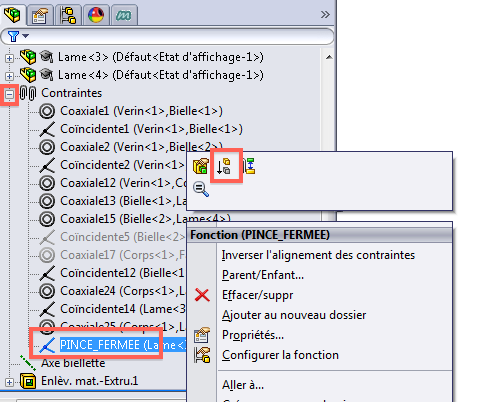

1. Développer les contraintes dans l'arbre de construction, effectuer un clic doit sur la contrainte "PINCE_FERMEE" et cliquer sur "Supprimer" :

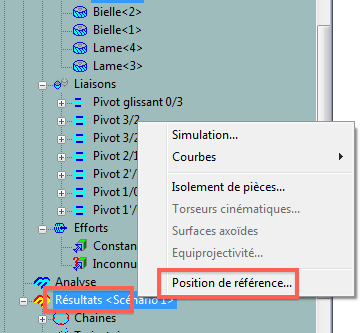

2. Sous Meca3D, effectuer un clic droit sur "Résultats..." puis cliquer sur "position de référence":

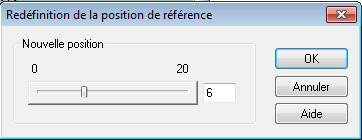

3. Amener le curseur sur la position 6 et valider :
4. Dans l'onglet "Assemblage", cliquer sur le bouton "Contrainte" :

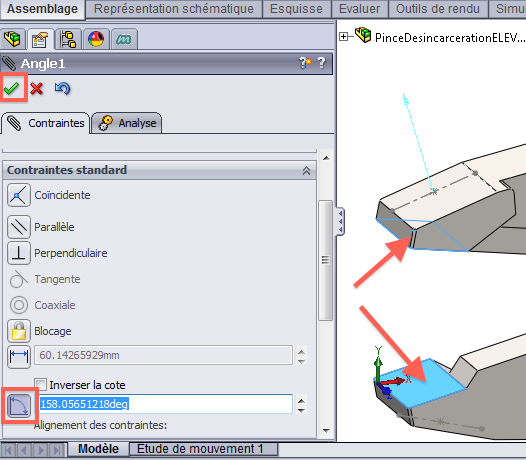

5. Sélectionner les 2 plans intérieurs des lames et choisir "Angle". Puis valider, sans changer la valeur de l'angle par défaut :
