Introduction :

1 - Présentation :

Suite à un accident de la route, ferroviaire ou aérien, les blessés légers sortent généralement du véhicule par leurs propres moyens.

Les victimes qui se trouvent encore à l'intérieur du véhicule à l'arrivée des sapeurs-pompiers sont donc soit des blessés graves, soit des blessés légers piégés par la carrosserie du véhicule déformée.



Il va donc falloir accéder à ces victimes pour permettre aux équipes sanitaires et médicales de pouvoir les extraire allongées sur un plan dur. Cette opération est appelée désincarcération.

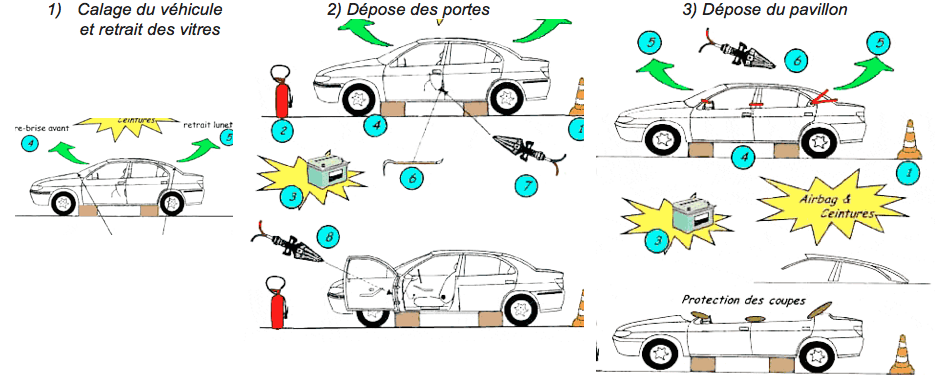

Ci-dessous un exemple de dépose du pavillon :





Les matériaux et les structures plus résistants rendent l’extraction des victimes plus difficile. Le temps moyen d’intervention est en effet passé de 15 minutes dans les années 80 à 45 minutes en 2000. Les outils de désincarcération modernes doivent donc s’adapter à ces nouvelles contraintes, car de leur capacité dépend bien souvent la vie de victimes.

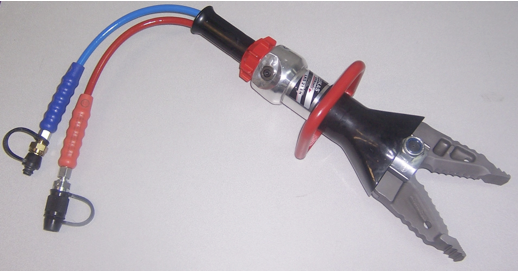

L’outil combiné LUKAS LKS21EN offre un excellent rapport poids/puissance/maniabilité. Il répond aux nouvelles exigences imposées par la norme européenne pour améliorer l’efficacité des secours pour une masse totale en ordre de marche de 9,5 kg.







2 - Dossier Technique :

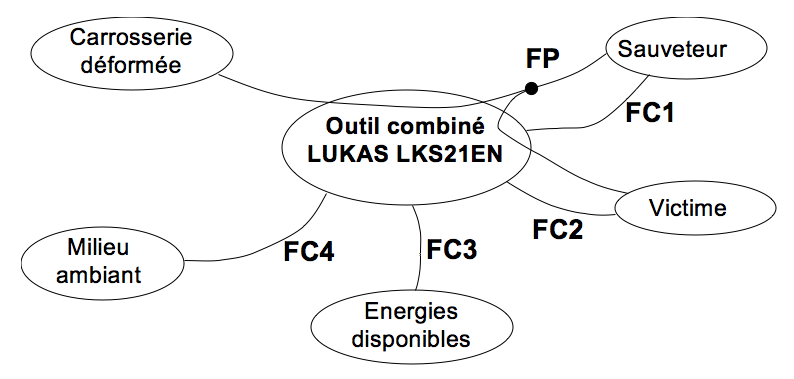

Analyse fonctionnelle :





Repère

Fonction de service

Critère

Niveau de flexibilité



FP

Permettre au sauveteur d’accéder à la victime prisonnière de la carrosserie déformée

Effort d’écartement mini : 20000 N

1

Course d’écartement mini : 200 mm

1

Effort de cisaillement mini : 70000 N sur Æ20mm

1

Effort d’écrasement mini : 19000 N

2

Temps de manœuvre : inférieur à 5s

2

FC1

Garantir la sécurité du sauveteur

Mise hors service en cas de surcharge

1

Mise hors service sans action du sauveteur : dispositif « anti homme mort »

1

FC2

Garantir la sécurité de la victime

Aucune projection, fonctionnement silencieux

1

FC3

Utiliser les énergies disponibles

Energie électrique 220V / 50 HZ

3

Energie hydraulique 630 bar à 1,3 l/min

3



FC4

S’adapter au milieu ambiant

Utilisation en extérieur selon conditions météorologiques

1

Présence éventuelle d’hydrocarbures

2

Utilisation en milieu subaquatique

3

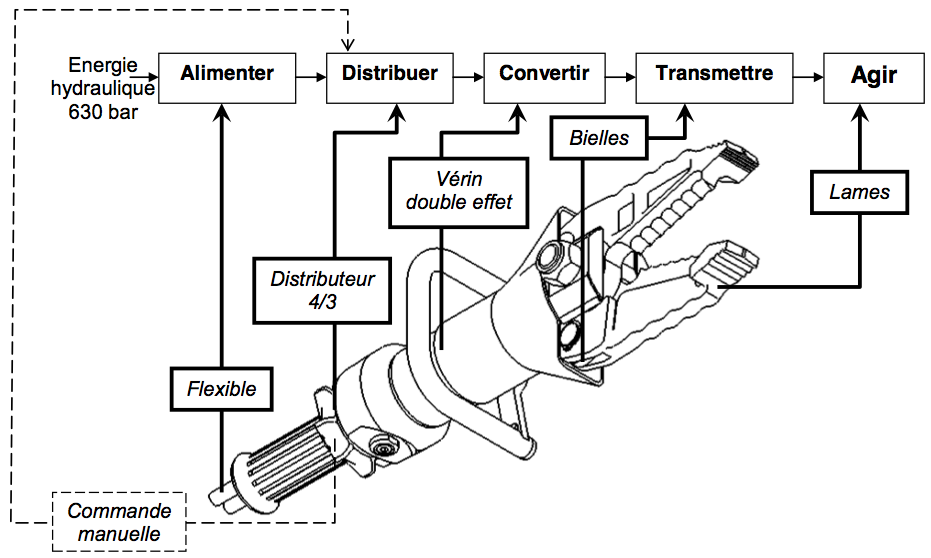

Structure fonctionnelle :









3 - Objectif de l'étude :

Dans le cadre de l'évolution de son produit, le fabricant décide d'optimiser les formes des lames.

L'enjeu est de rendre la pince plus légère afin d'en augmenter son ergonomie.

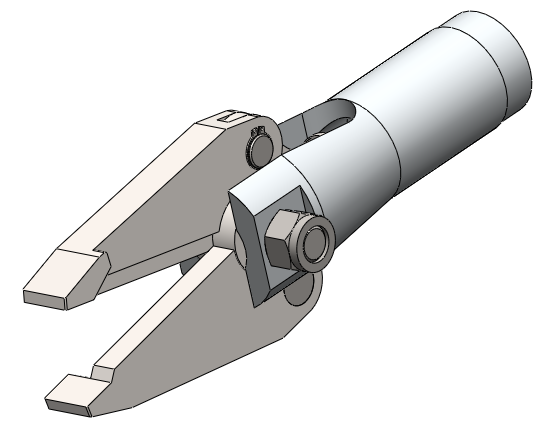

Note : on travail sur une version simplifiée des lames de la pince.
