TP Représentation du réel - Création de pièce dans le contexte - Agrafeuse REXEL
Partie 1 : Modélisation du problème :
Objectif de la partie : On cherche à déterminer un modèle valide de l'acte de vandalisme afin de déterminer les forces exercées sur les équerres pour simuler leur résistance.

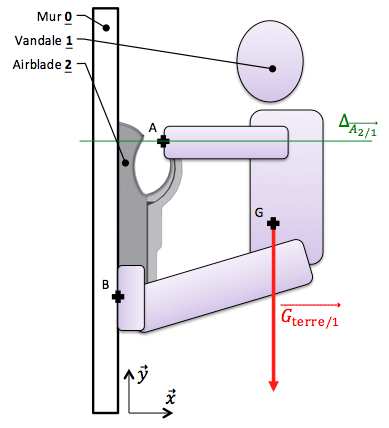

On modélise l'acte de vandalisme avec le schéma ci-contre :
Hypothèses :
On suppose que le problème est plan (x,y).
On considère que l'acte de vandalisme amène le vandale à être immobile dans la position ci-contre.
Le vandale 1 est soumis à son poids en son centre de gravité G. La norme de son poids est de 1000 N.
On suppose que l'action de l'Airblade 2 sur le vandale 1 regroupe les actions sur les 2 mains et est de direction horizontale (x).
On suppose que l'action en B regroupe les actions sur les 2 pieds.
Question 1 : Sur le document réponse, isoler le vandale 1, effectuer le BAME (Bilan d'Actions Mécaniques Extérieures) en remplissant le tableau (mettre un "?" pour les éléments inconnus).
Question 2 : Sur le document réponse, effectuer la résolution graphique de l'équilibre de 1 et en déduire la norme .
Question 3 : Conclure sur l'effort appliqué sur chaque équerre, et compléter la vue 3D de l'équerre avec une représentation de l'effort.
