1 - Importation du plan de base :
Ouvrir un nouveau document Sketchup.

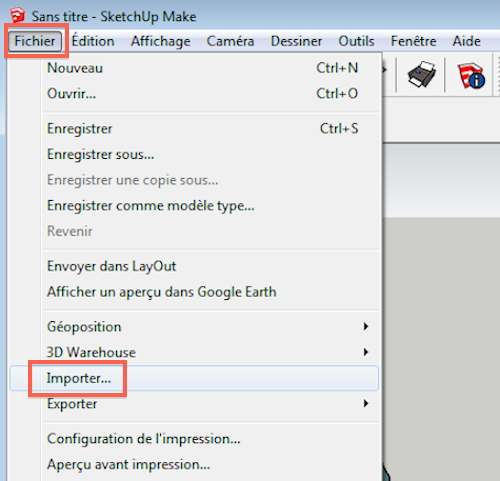

Cliquer sur "fichier" puis "importer".

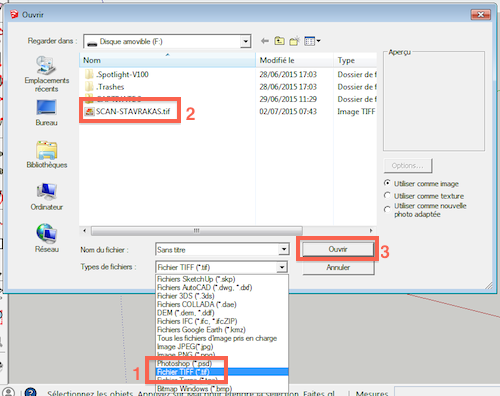

1 . Choisir le type de fichier TIFF.
2. sélectionner le scan de votre plan.
3. Cliquer sur "Ouvrir".

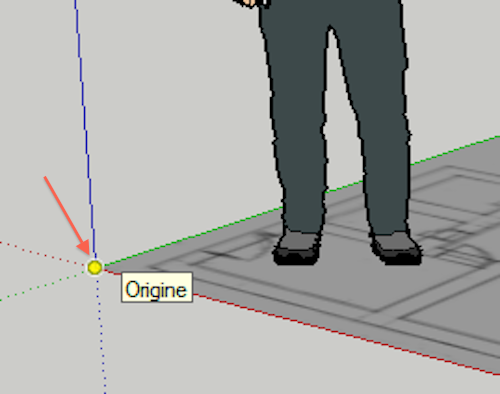

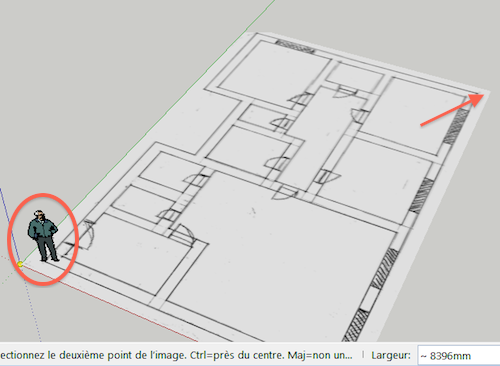

Positionner le pointeur au niveau de l'origine, puis cliquer.
Glisser la souris afin de modifier l'échelle du plan.
On pourra se réferer au personnage pour déterminer l'échelle adéquate.

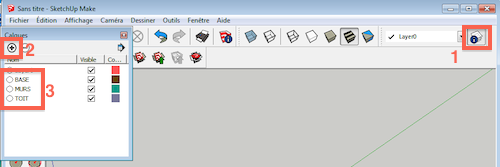

1. Cliquer sur gestionnaire de couche.
2. Cliquer sur le "+" pour ajouter un claque.
3. Renommer le claque "Calque1" en "BASE"
4. Répéter les opérations 2 et 3 pour les 2 autres calques.

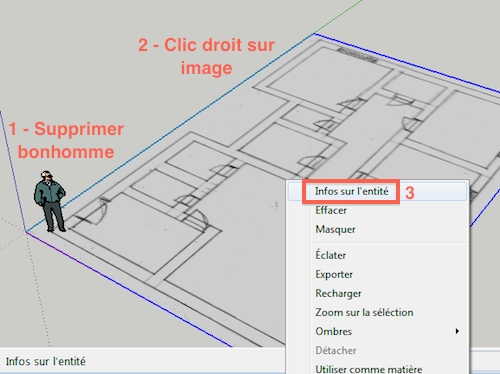

1. Supprimer le bonhomme (il ne sert plus).
2 et 3. On va déposer l'image de base dans un calque, pour cela effectuer un clic droit sur l'image et cliquer sur "Infos sur l'entité".
1. Développer le menu déroulant.
2. Sélectionner le calque "BASE"
3. Fermer la fenêtre.
L'image est désormais associée au calque "BASE".
2 - Réalisation de l'esquisse des murs :

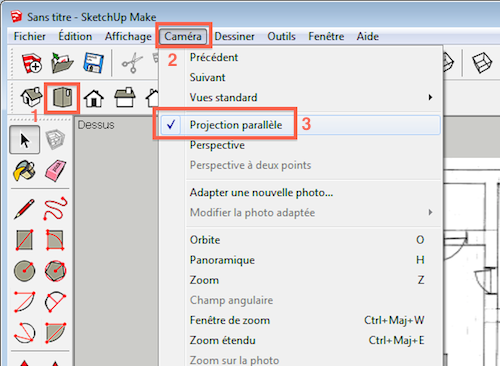

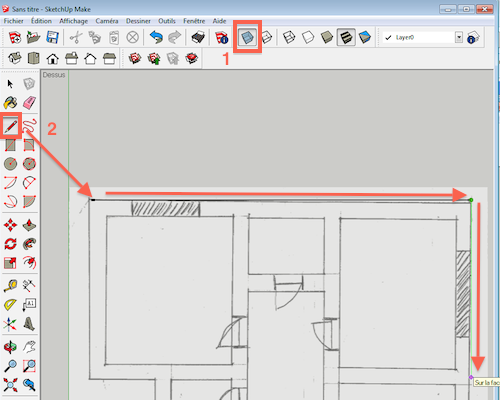

1. Cliquer sur la vue de dessus.
2 et 3. Activer la "Projection parallèle" (cela permet d'éviter les vues déformées dues à la perspective).
1. Activer la vue transparente (cela permet de voir l'image même si les murs sont esquissés dessus...)
2. Commencer à dessiner le contour de votre plan, en partant du haut à gauche.
ATTENTION : utiliser les inférences (magnétisme) pour tracer des traites parallèles !!

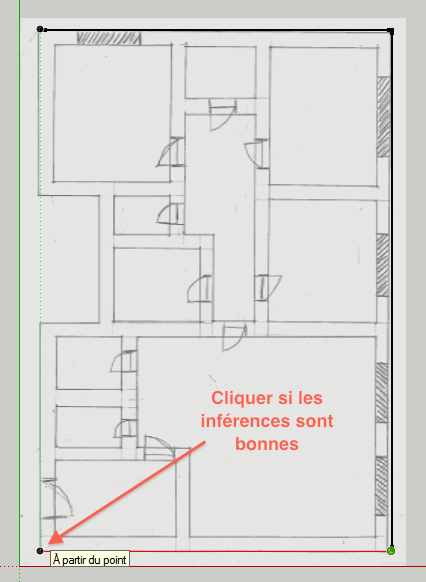

On veut que le point en bas à gauche soit aligné avec le point du haut à gauche.
Pour cela, il faut activer l'inférence en survolant le point du haut (référence) :
Une ligne en pointillés verts doit relier les deux points. Si c'est cas, cliquer pour déposer le point bas.

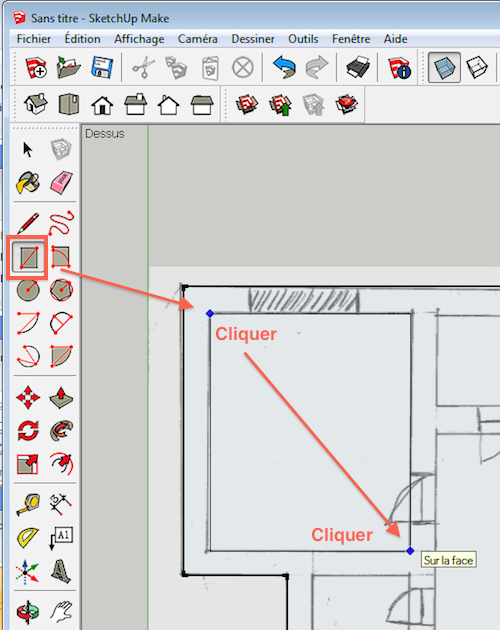

Réaliser les pièces intérieures rectangulaires avec l'outil "rectangle".
Si la pièce n'est pas rectangulaire, utiliser l'outil "Ligne".
ATTENTION : penser à utiliser les inférences !!

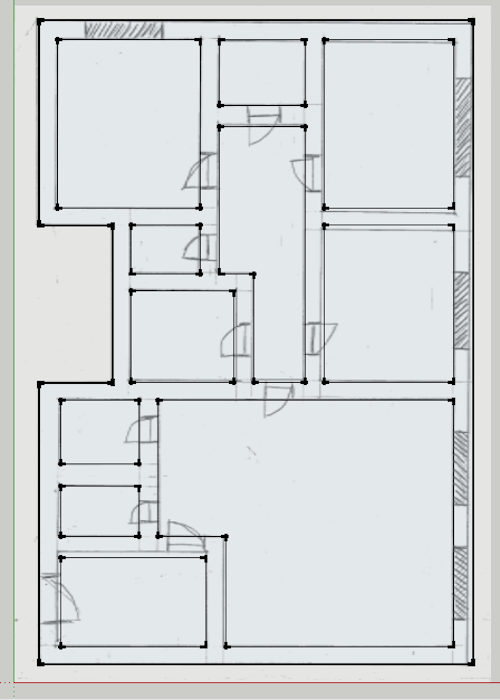

Voici à quoi doit ressembler le dessin final :
Afin de ne conserver que les murs, on va supprimer toutes les formes intérieures.
Cliquer sur l'outil "Sélectionner".

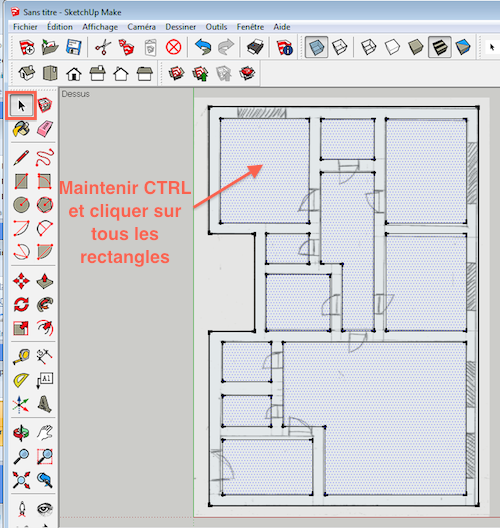

Sélectionner en maintenant "CTRL" puis appuyer sur la touche "SUPPR".
REMARQUE : il est grand temps d'enregistrer votre travail...
On va grouper les murs.

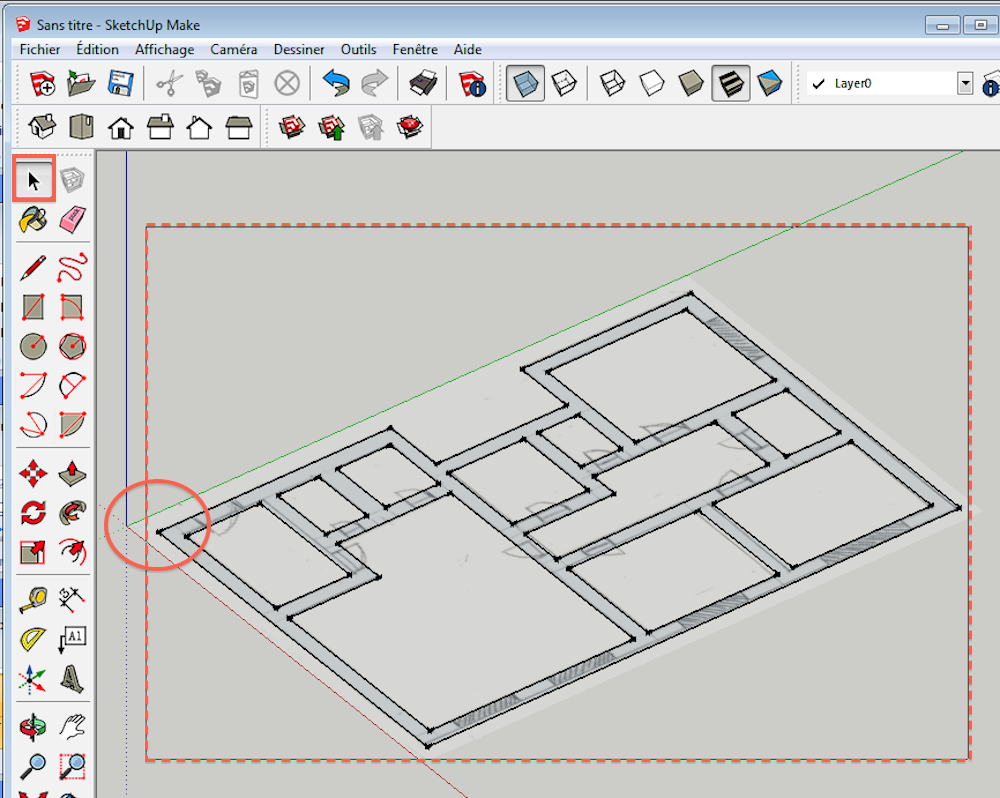

Pour cela, cliquer sur l'outil "Sélectionner" et réaliser une boîte en prenant soin d'éviter l'image de base :

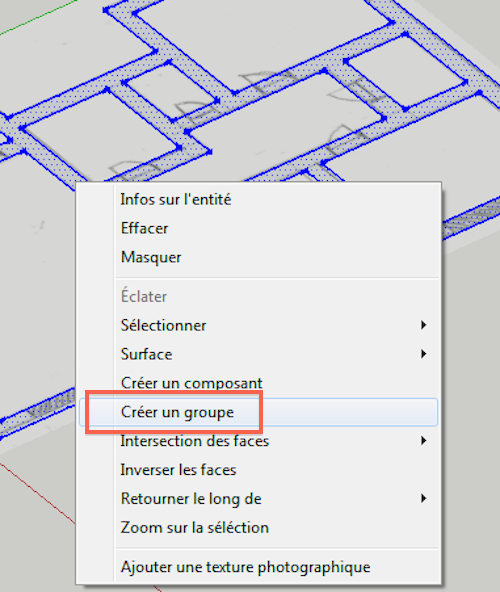

Effectuer un clic droit sur l'un des mur puis cliquer sur "Créer un groupe".

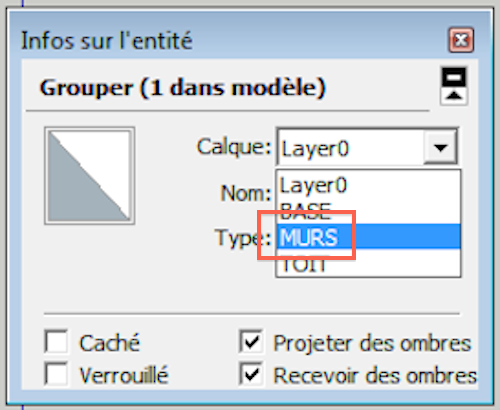

Comme vu précédemment, disposer ce groupe dans le calque "MURS".
On va continuer à travailler sur les murs, il faut donc activer le groupe.

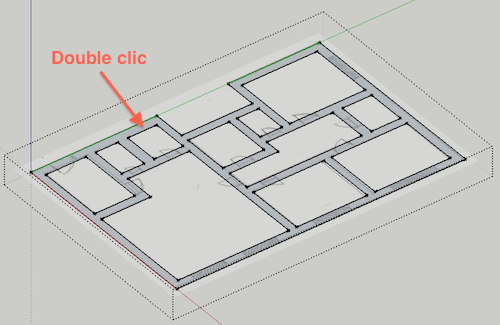

Pour cela, effectuer un double-clic sur l'un des murs :
3 - Extrusion des murs :
Réaliser l'extrusion des murs.
Pour cela, activer l'outil "Pousser/tirer", cliquer sur la surface de base et tirer jusqu'à avoir une hauteur de mur satisfaisante :
SAUVEGARDER VOTRE TRAVAIL PUIS APPELER VOTRE PROFESSEUR.
4 - Réalisation des portes :

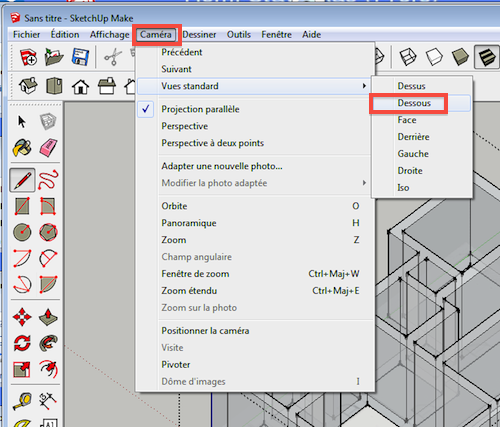

Activer la vue de dessous :

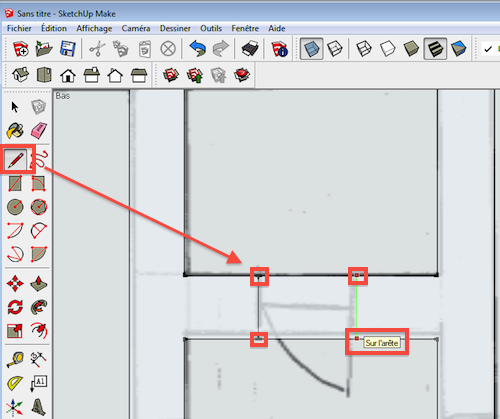

Avec l'outil "Trait", délimiter les portes.
ATTENTION : les traits matérialisant des portes doivent commencer et finir sur les arêtes des murs.

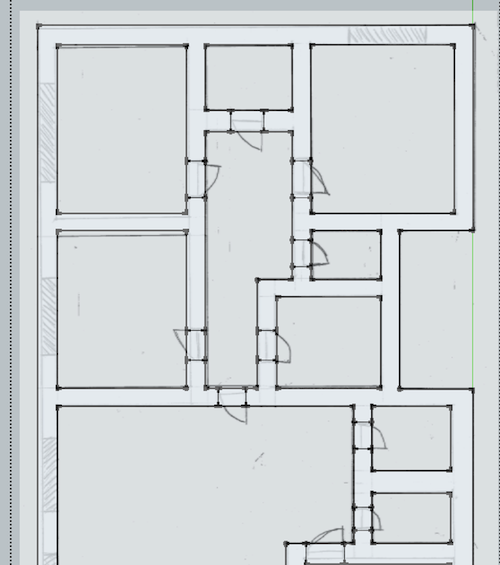

Voici à quoi doit ressembler le résultat final :
On va "découper" une première porte.
Orienter la vue conformément à l'image ci-dessous.

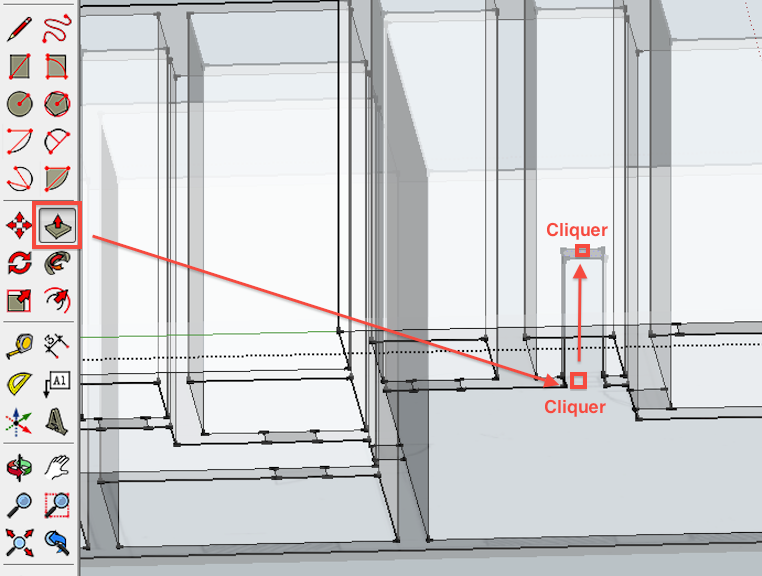

Activer l'outil "Pousser/tirer", cliquer sur le bas de la porte et pousser jusqu'à avoir la bonne proportion.
OPTIONNEL :

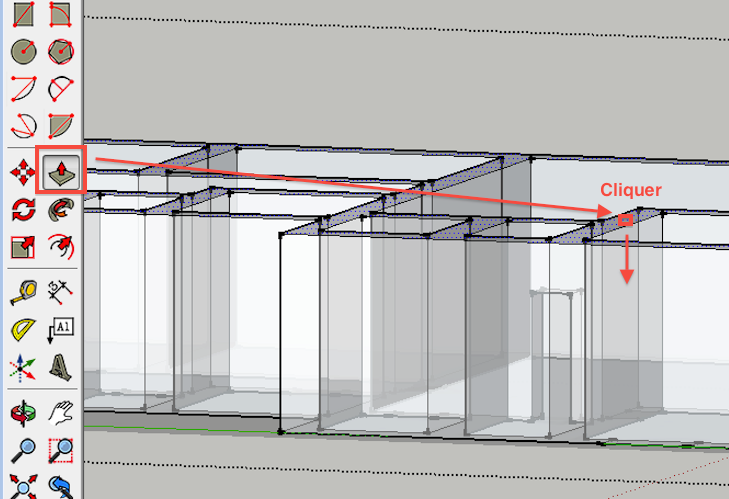

Si les murs paraissent trop haut (ou trop bas) à côté des portes, il sera possible de diminuer leur hauteur avec l'outil "Pousser/ Tirer".

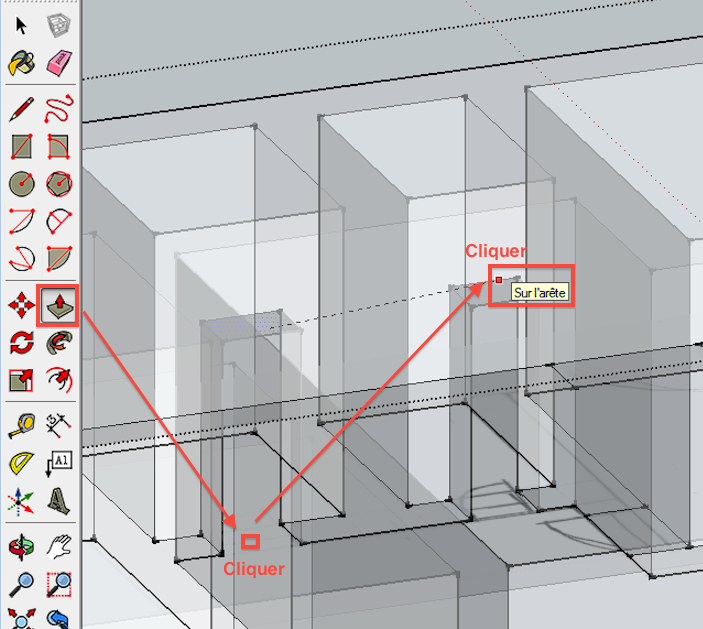

Réaliser les autres portes en utilisant l'inférence de l'arête haute de la 1ère porte :
SAUVEGARDER VOTRE TRAVAIL !!
5 - Réalisation des fenêtres :
On va utiliser l'outil "Mètre" afin de réaliser les lignes guides permettant de réaliser les fenêtre.

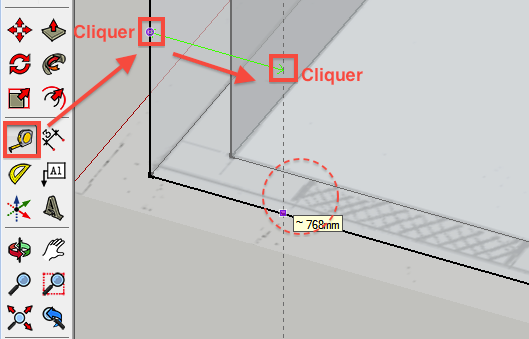

Sélectionner l'outil "Mètre" et cliquer sur une arête verticale, puis cliquer lorsque le guide croise l'emplacement de la fenêtre :
Répéter l'opération pour toutes les lignes verticales des fenêtres.

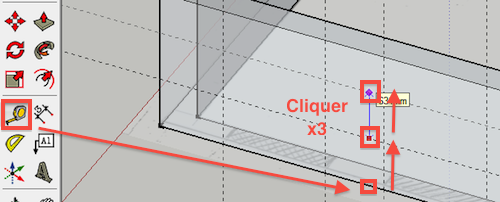

A l'aide de l'outil "Mètre", réaliser les guides délimitant le haut et le bas des fenêtres :

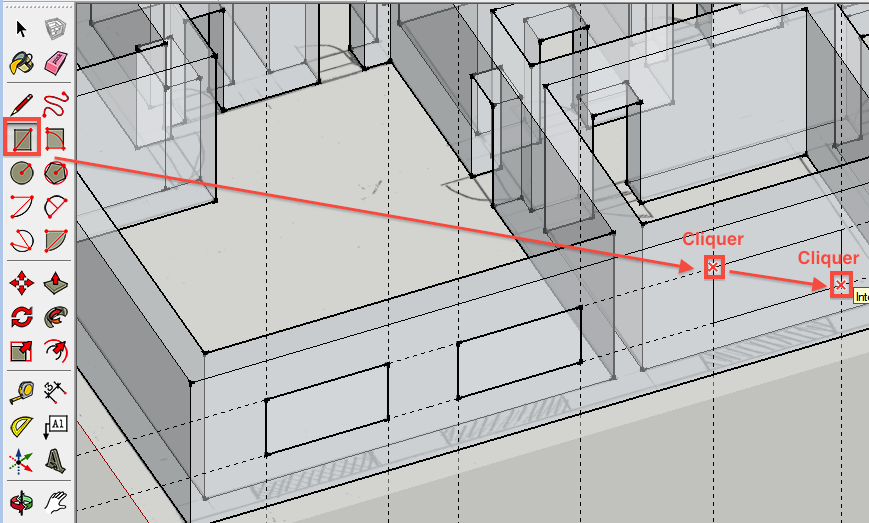

Avec l'outil "rectangle", esquisser les fenêtres en utilisant les inférences sur les guides :

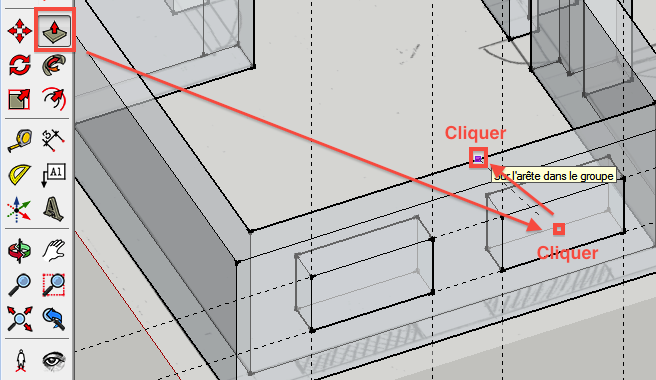

Avec l'outil "Pousser / tirer", découper les fenêtres en utilisant l'inférence de l'arête arrière des murs :

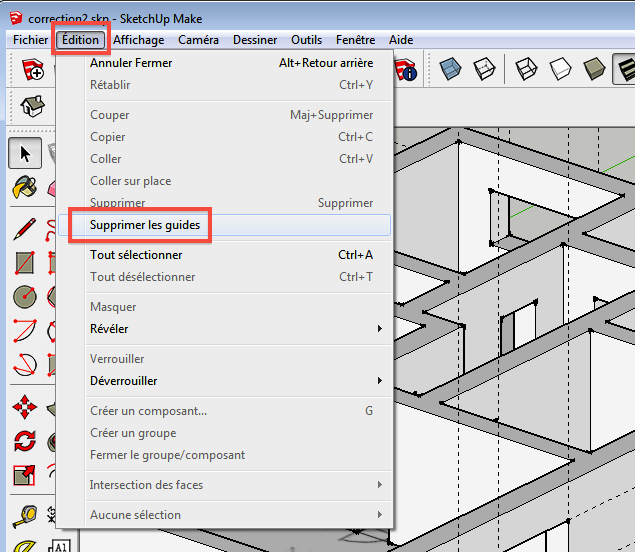

Afin d'augmenter la clarté, supprimer les guides :

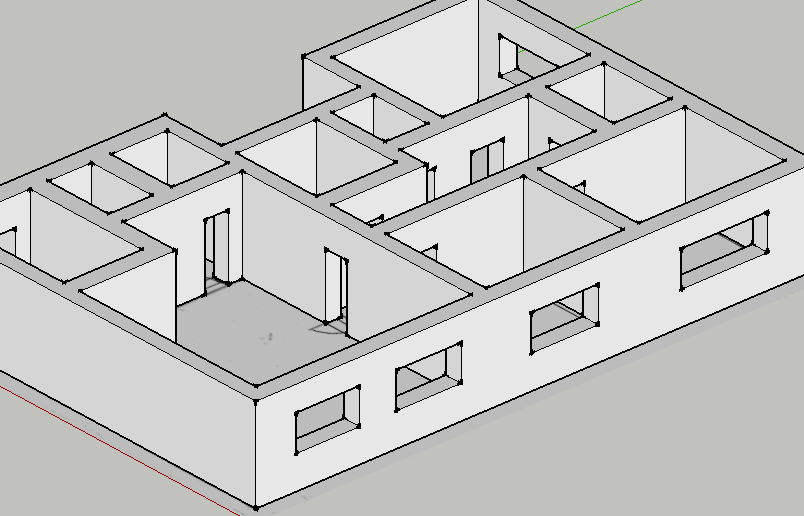

Le résultat final devrait ressembler à l'image ci-dessous :
SAUVEGARDER VOTRE TRAVAIL ET APPELER VOTRE PROFESSEUR.
6 - Détails :

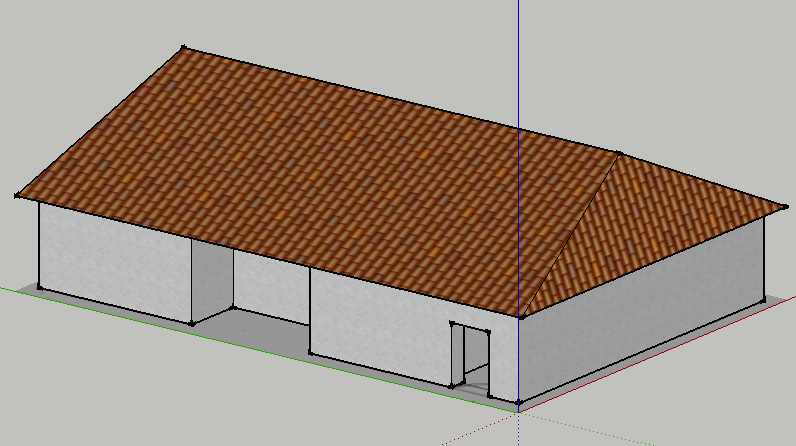

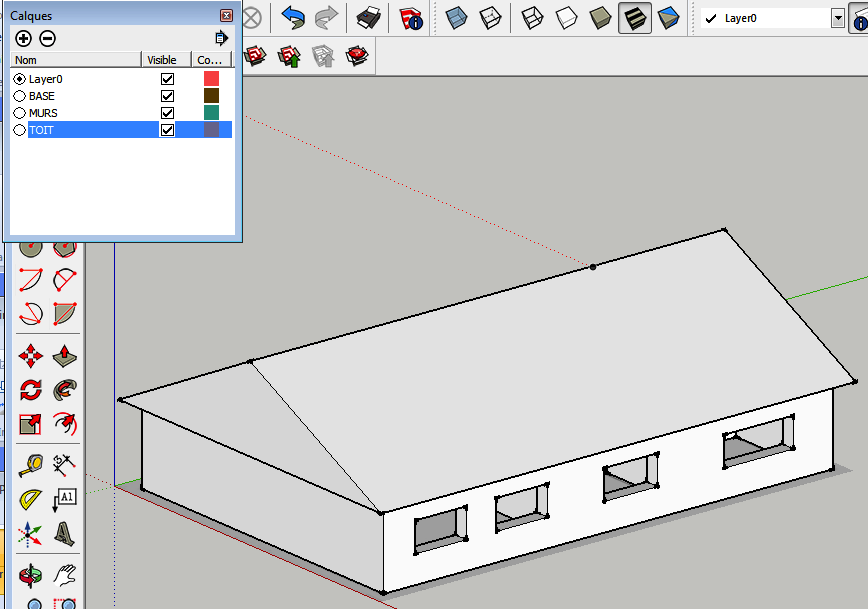

Réaliser le toit (en prenant soin de le disposer dans le calque adéquat !)
Appliquer une texture sur le toit :

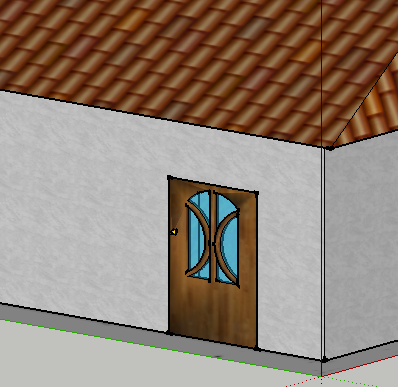

Insérer la porte d'entrée :

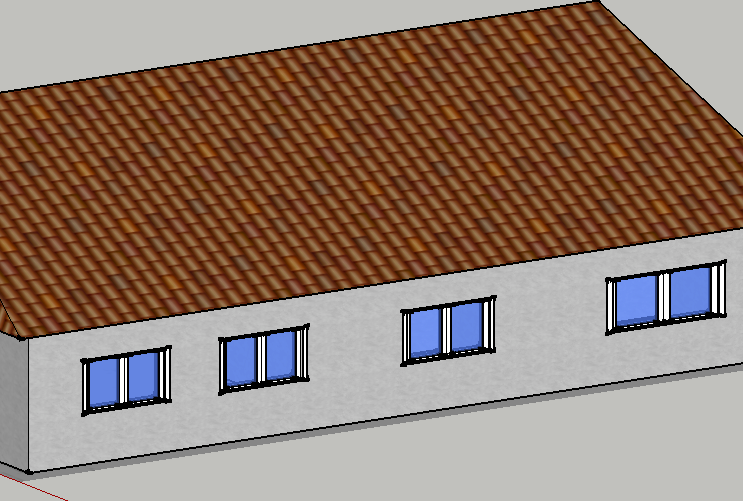

Insérer les fenêtres :
SAUVEGARDER ET APPELER VOTRE PROFESSEUR :
